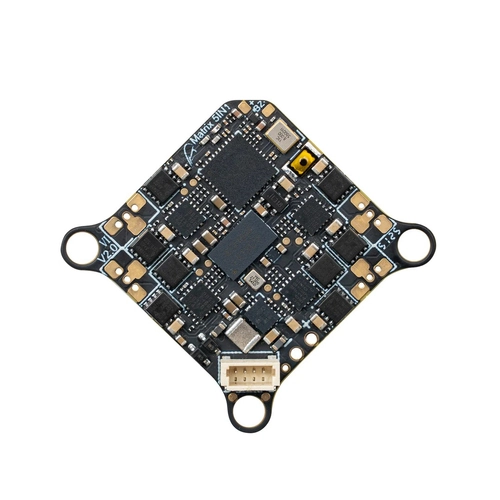

BetaFPV Matrix 1S 5IN1 II Brushless — це сучасний польотний контролер для 1S whoop-збірок, створений для пілотів, яким потрібні потужність, надійність і свобода налаштування. Модель поєднує в одному компактному модулі FC, ESC, OSD, ELRS 2.4GHz RX та VTX 5.8GHz, що робить її чудовим вибором для легкої, акуратної та продуктивної збірки.

Версія з обов’язковим паянням дає більше гнучкості під час кастомного монтажу, а також дозволяє зменшити вагу конструкції. Завдяки ESC 12A, потужному процесору STM32G473 та посиленій конструкції плати, цей контролер чудово підходить для вимогливих FPV-проєктів, активного фристайлу та щоденних польотів.

Ключові переваги

• Формат 5-в-1: FC, ESC, OSD, приймач ELRS 2.4GHz і VTX 5.8GHz 400mW в одному модулі.
• Потужний ESC 12A: 12A постійного струму та до 18A пікового навантаження для енергійного 1S сетапу.
• Міцна конструкція: 3-точкове антивібраційне кріплення та PCB товщиною 1.0 мм для кращої витривалості після падінь.
• Гнучкість для DIY: версія з паянням ідеально підходить для індивідуальних збірок.
• Сучасний процесор G473: точне керування, швидкий відгук і стабільна робота в польоті.
• Вбудований ELRS 2.4GHz: популярний протокол для надійного зв’язку та низької затримки.
• VTX 5.8GHz 400mW: готове рішення для FPV без потреби в окремому відеопередавачі.

Важливо знати

• Гарантія поширюється лише на заводські дефекти. Пошкодження внаслідок помилок користувача, ударів, падінь, неправильного монтажу/демонтажу, модифікацій, перенапруги, електричних пошкоджень або контакту з водою не покриваються.
• Потужність VTX: вища потужність означає більше енергоспоживання та нагріву, що може скоротити час польоту. Для польотів у приміщенні рекомендовано 25–100mW.
• Антена VTX: перед увімкненням обов’язково підключіть антену. Альтернативно встановіть потужність 0, щоб уникнути пошкодження відеопередавача.

Технічні характеристики

FC

• MCU: STM32G473CEU6
• Гіроскоп: ICM42688P
• Пам’ять Blackbox: 16MB
• Датчики: напруга та струм
• BEC: 5V / 3A
• UART: 1, 2 (VTX), 3 (RX), 4
• OSD: AT7456E
• ESC: 12A
• RX: ELRS 2.4GHz
• VTX: 5.8GHz, 48 каналів, 400mW
• Прошивка: Betaflight 4.5.3

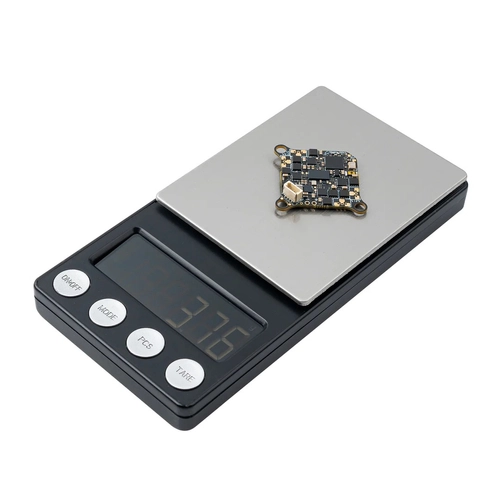

• Вага: 4.1 г / 3.76 г

Оновлений ESC 12A

У цій версії встановлено покращений регулятор обертів, посилений з 5A до 12A постійного струму і до 18A пікового навантаження. Завдяки 12 MOSFET та позолоченим контактам контролер забезпечує кращу провідність, стабільнішу подачу струму та більше впевненості навіть у динамічних польотах.

Міцність і захист

3-точкова система кріплення допомагає зменшити ризик пошкоджень під час ударів, а PCB товщиною 1.0 мм підвищує загальну жорсткість конструкції. Якщо ви часто літаєте агресивно або тестуєте нові сетапи, така витривалість буде дуже доречною.

Версія для паяння — максимум свободи для збірки

Ця модифікація створена для тих, хто хоче самостійно налаштувати підключення компонентів і зібрати дрон саме під свої задачі. Варіант із паянням дає більше можливостей для кастомізації та може бути легшим у порівнянні з рішеннями без пайки.

Вбудований ELRS 2.4G RX

Контролер підтримує протокол CRSF і дозволяє оновлення до ELRS V3 без зміни прошивки FC. Це зручне рішення для пілотів, які хочуть отримати стабільний сучасний зв’язок без зайвих модулів.

• Підключіть і відключіть живлення 3 рази
• Подвійне миготіння означає режим bind
• Постійне світло означає успішне з’єднання

Прошивка ESC Bluejay

ESC підтримує DShot300/600, RPM filtering і частоти 24/48/96KHz, що допомагає гнучко налаштувати поведінку дрона під власний стиль польоту.

Не перепрошивайте ESC надто часто — це підвищує ризик пошкодження.

Порти та підключення

За замовчуванням використовується конфігурація: UART2 = VTX, UART3 = RX. Також доступне розширення для додаткових модулів, наприклад GPS, CRSF та інших сумісних рішень.

Комплектація

• 1x контролер Matrix 5IN1 II
• Адаптери та кабелі
• 1x антена 5.8G
• Гвинти та демпфери
