Аналоговий передавач Kimpok KP-T5830

Kimpok KP-T5830 — це потужний аналоговий відеопередавач 5.8GHz VTX, створений для стабільної передачі зображення в системах FPV. Модель підтримує регульовану потужність передавання до 3 Вт, має 48 каналів, працює за протоколом IRC Tramp та підтримує живлення в широкому діапазоні DC 7-36 V. Це чудовий вибір для FPV-дронів, RC-моделей і хобійних проєктів, де важливі сильний сигнал, зручне налаштування та ефективне охолодження.

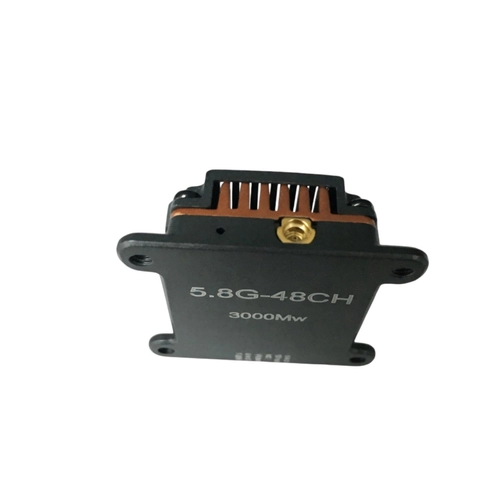

Передавач розроблений для вимогливих FPV-збірок. Алюмінієвий радіатор, активний вентилятор, антенний роз’єм MMCX та компактний форм-фактор спрощують монтаж, а світлодіодна індикація дозволяє швидко перевірити вибраний канал, діапазон і рівень потужності.

Головні переваги Kimpok KP-T5830

• Максимальна потужність до 3000 мВт — для сильного та стабільного FPV-сигналу.
• 4 рівні потужності RF — 25 мВт / 1000 мВт / 2000 мВт / 3000 мВт.
• Режим PIT — зручно для налаштування без повноцінного випромінювання сигналу.
• 48 каналів у 6 діапазонах — A, B, E, F, R, L.
• Діапазон частот 5362-5945 MHz — сумісність з аналоговими FPV-системами 5.8GHz.
• Підтримка IRC Tramp — керування параметрами VTX через сумісний контролер польоту.
• Живлення DC 7-36 V — сумісність з акумуляторами 2-8S.
• Охолодження радіатором і вентилятором — стабільніша робота під навантаженням.
• Компактний розмір і монтаж 30,5 x 30,5 мм — зручне встановлення в FPV-рамах.

Потужність передавання до 3 Вт з регулюванням RF

Одна з головних особливостей Kimpok KP-T5830 — висока вихідна потужність до 3000 мВт. Користувач може вибрати один із чотирьох рівнів потужності залежно від умов польоту, потрібної дальності, етапу налаштування або місцевих обмежень щодо використання частот.

• 25 мВт — для тестів, налаштування та роботи на короткій дистанції.
• 1000 мВт — оптимально для стандартного FPV-використання зі сильнішим сигналом.
• 2000 мВт — для більш вимогливих конфігурацій.
• 3000 мВт — максимальна потужність для користувачів, яким потрібен найвищий рівень RF.
• Режим PIT — сервісний режим для безпечнішого налаштування обладнання.

Рівень потужності відображається зеленою LED-індикацією: одне блимання означає 25 мВт, два — 1000 мВт, три — 2000 мВт, чотири — 3000 мВт. У режимі PIT зелений світлодіод світиться постійно.

48 каналів у діапазоні 5.8GHz

Передавач підтримує 48 каналів у шести діапазонах: A, B, E, F, R, L. Частотний діапазон 5362-5945 MHz дозволяє зручно підібрати потрібний канал під ваш приймач, умови використання та інші FPV-пристрої поблизу.

• 48 робочих каналів — більше гнучкості під час налаштування відеолінка.
• 6 частотних діапазонів — A, B, E, F, R, L.
• Широкий частотний діапазон — 5362-5945 MHz.
• Швидке перемикання каналу — коротке натискання кнопки перемикає на наступний канал.
• Перемикання діапазону кнопкою — утримання кнопки 5 секунд змінює групу частот.

Таблиця частот передавача Kimpok KP-T5830

Діапазон	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
Band A	5865 MHz	5845 MHz	5825 MHz	5805 MHz	5785 MHz	5765 MHz	5745 MHz	5725 MHz
Band B	5733 MHz	5752 MHz	5771 MHz	5790 MHz	5809 MHz	5828 MHz	5847 MHz	5866 MHz
Band E	5705 MHz	5685 MHz	5665 MHz	5645 MHz	5885 MHz	5905 MHz	5925 MHz	5945 MHz
Band F	5740 MHz	5760 MHz	5780 MHz	5800 MHz	5820 MHz	5840 MHz	5860 MHz	5880 MHz
Band R	5658 MHz	5695 MHz	5732 MHz	5769 MHz	5806 MHz	5843 MHz	5880 MHz	5917 MHz
Band L	5362 MHz	5399 MHz	5436 MHz	5473 MHz	5510 MHz	5547 MHz	5584 MHz	5621 MHz

IRC Tramp і зручне керування в системі FPV

Kimpok KP-T5830 підтримує протокол IRC Tramp, завдяки чому його можна інтегрувати із сумісним польотним контролером та змінювати налаштування VTX без необхідності демонтажу. Це особливо корисно, якщо модуль встановлений у важкодоступному місці.

• IRC Tramp — керування передавачем через сумісний контролер.
• Кнопка зміни каналу та діапазону — швидке ручне налаштування.
• Кнопка зміни потужності — зручне перемикання рівнів RF.
• Червоний LED — показує номер каналу кількістю блимання.
• Синій LED — вказує вибраний частотний діапазон.
• Зелений LED — інформує про потужність або режим PIT.

Коротке натискання кнопки каналу перемикає передавач на наступний канал, а утримання протягом 5 секунд змінює діапазон. Кнопка потужності дозволяє перемикати рівні 25 мВт, 1000 мВт, 2000 мВт і 3000 мВт, а утримання понад 3 секунди активує режим PIT.

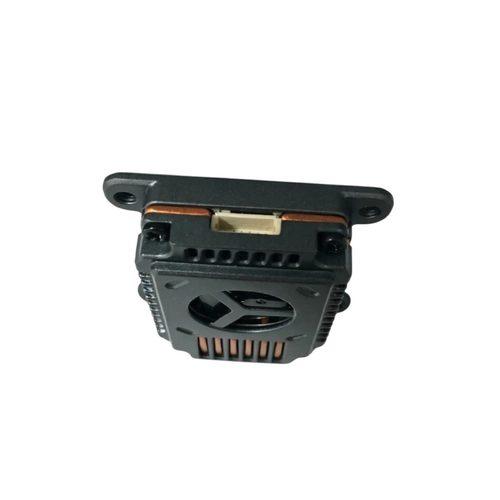

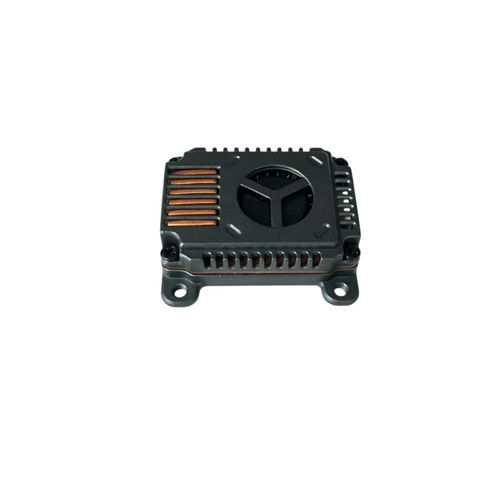

Алюмінієвий радіатор, вентилятор і захист від перегріву

Робота на потужності до 3 Вт потребує ефективного відведення тепла. Саме тому KP-T5830 оснащений алюмінієвим радіатором і вбудованим вентилятором, які допомагають підтримувати стабільну температуру модуля навіть під час інтенсивного використання.

Передавач також має функцію термозахисту. Якщо температура перевищує 100°C, рівень потужності RF автоматично знижується на один ступінь. Якщо температура залишається надто високою, потужність може бути знижена далі — аж до 25 мВт. Після охолодження нижче 95°C пристрій повертається до раніше встановленого рівня потужності.

• Алюмінієвий радіатор — ефективніше відводить тепло.
• Вбудований вентилятор — підтримує активне охолодження.
• Автоматичний захист від перегріву — знижує потужність при високій температурі.
• Повернення до заданої потужності — після охолодження модуля.
• Стабільніша робота в складних умовах — особливо на високих рівнях RF.

Компактний монтаж, підключення та комплектація

Kimpok KP-T5830 має розміри 37,7 x 36,1 x 11 мм, важить лише 16 г та оснащений монтажними отворами зі стандартним рознесенням 30,5 x 30,5 мм і діаметром 3,15 мм. Такий формат добре підходить для FPV-дронів, RC-моделей та інших пристроїв з аналоговою передачею відео. Передавач працює від DC 7-36 V, що відповідає живленню від акумуляторів 2-8S.

Технічні характеристики Kimpok KP-T5830

Назва продукту	Kimpok KP-T5830
Тип продукту	Аналоговий відеопередавач VTX 5.8GHz
Частотний діапазон	5362-5945 MHz
Кількість каналів	48 каналів
Діапазони	A, B, E, F, R, L
Максимальна потужність	3 Вт
Регулювання потужності	25 мВт / 1000 мВт / 2000 мВт / 3000 мВт
Режим PIT	Так
Вхідна напруга	DC 7-36 V
Підтримуване живлення	Акумулятори 2-8S
Антенний роз’єм	MMCX
Керування	IRC Tramp, кнопка зміни каналу та діапазону, кнопка зміни потужності
Охолодження	Алюмінієвий радіатор і вентилятор
Рознесення монтажних отворів	30,5 x 30,5 мм
Діаметр монтажних отворів	3,15 мм
Розміри	37,7 x 36,1 x 11 мм
Вага	16 г

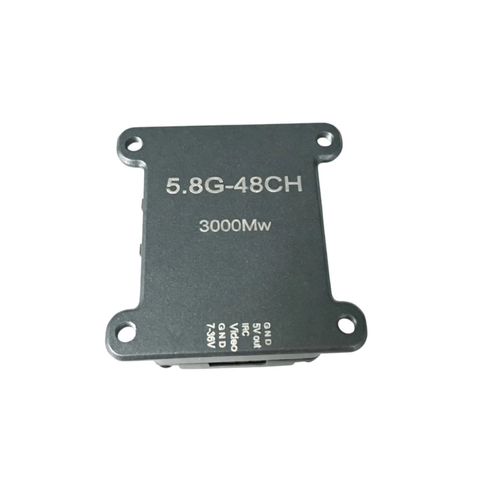

Підключення 6P 1.0:

Таблиця проводів Kimpok KP-T5830

Номер проводу	Функція	Колір
1	7-36 V	Червоний
2	GND	Чорний
3	Video	Жовтий
4	IRC	Білий
5	5Vout	Червоний
6	GND	Чорний

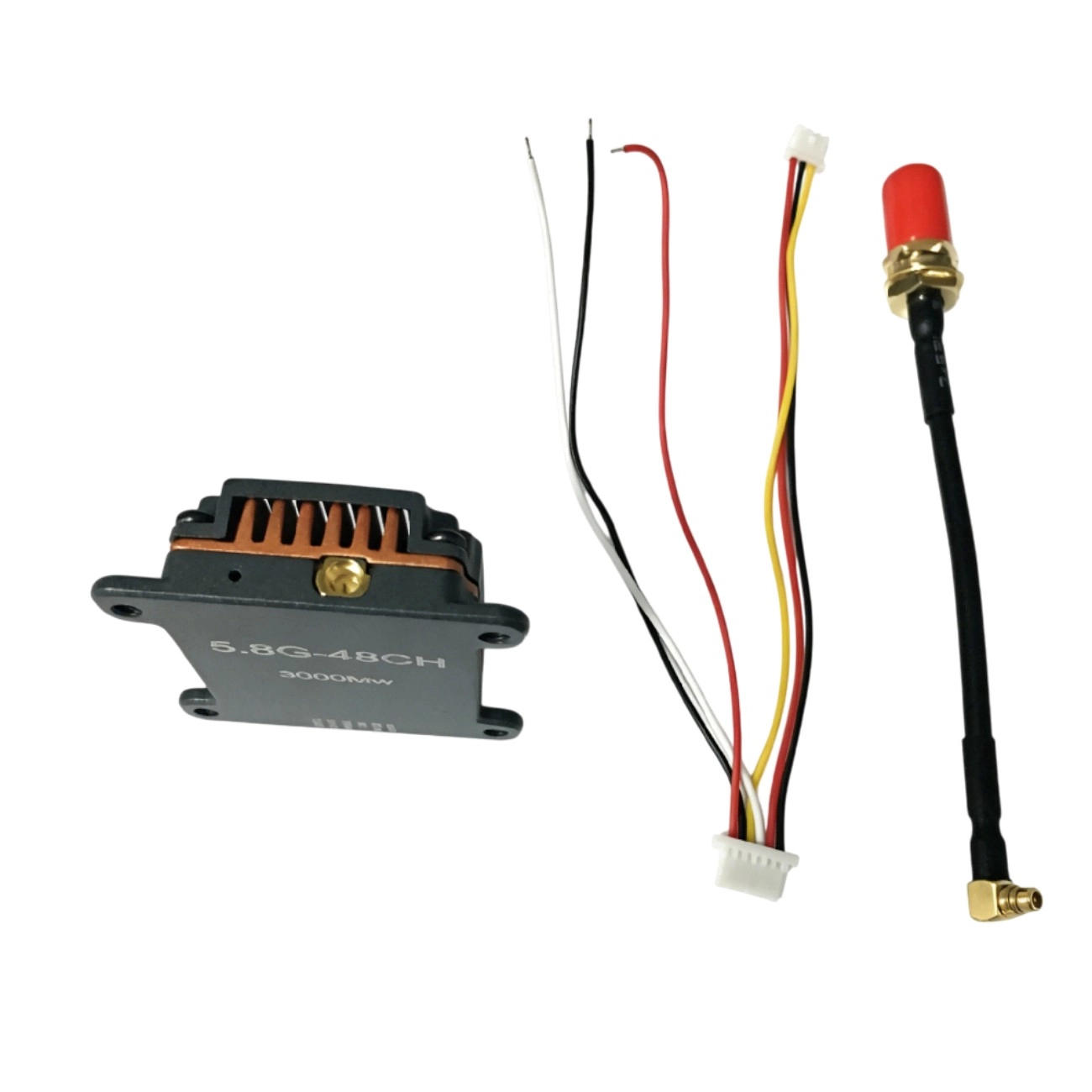

Комплектація:

• Kimpok KP-T5830 5.8GHz VTX — аналоговий відеопередавач
• Антенний кабель з інтерфейсом MMCX
• Кабельний джгут 6P 1.0

Важливі поради з використання:

• Перед підключенням живлення обов’язково переконайтеся, що антена під’єднана до RF-виходу.
• Перед запуском перевірте правильність напруги та полярність проводів.
• Під час монтажу залиште достатньо простору навколо модуля для циркуляції повітря.
• При надмірному нагріванні передавач може автоматично знизити потужність.
• Використовуйте частоти та рівні потужності відповідно до місцевих правил і норм.
