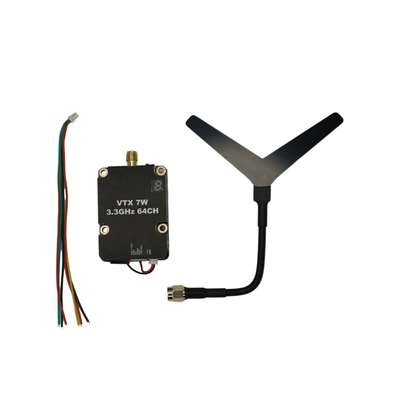

Аналоговий передавач Kimpok ALV3307AC

Kimpok ALV3307AC — це потужний аналоговий VTX-передавач 3.3 GHz, створений для просунутих FPV-збірок, де важливі стабільна передача відео, великий запас сигналу та гнучке налаштування. Модель у версії 64CH Channels Version підтримує до 64 каналів, має потужність до 7 Вт, режим Pit Mode, керування IRC та антенний роз’єм SMA.

Це чудовий вибір для хобійних FPV-проєктів, де потрібні висока потужність, сумісність із різними конфігураціями та швидкий доступ до налаштувань прямо на корпусі. Завдяки живленню 7–26 V, виходу 5 V, компактним розмірам 50 x 36 x 16 мм і LED-дисплею модуль добре підходить для збірок, у яких цінуються практичність, надійність і зручність у полі.

• Частота 3.3 GHz — для аналогових FPV-систем.
• 64 канали / 8 діапазонів — більше можливостей для підбору стабільної частоти.
• Потужність до 7 Вт — для складних умов і польотів на більшу дистанцію.
• Pit Mode — безпечне налаштування перед стартом.
• IRC-керування — зручна інтеграція з польотним контролером.
• LED-дисплей — швидкий контроль діапазону, каналу та потужності.
• Роз’єм SMA — надійне підключення антени.

До 7 Вт потужності для вимогливих FPV-застосувань

Kimpok ALV3307AC — найпотужніша версія у серії ALV330xAC. Передавач підтримує три режими роботи: Pit Mode, 2 Вт і 7 Вт. Це дозволяє легко підібрати потужність під конкретні умови польоту, тип антени, дистанцію та особливості вашої FPV-конфігурації.

Нижчий рівень потужності стане у пригоді під час підготовки моделі та коротших польотів, а максимальні 7 Вт забезпечують відчутно більший запас сигналу там, де умови складніші та потрібна максимально стабільна передача відео.

• Pit Mode — режим мінімального випромінювання для налаштування перед польотом.
• 2 Вт — збалансований режим для стабільної передачі та помірного навантаження.
• 7 Вт — максимальна потужність для long range і складних FPV-сценаріїв.
• LED-дисплей — швидка перевірка активного діапазону, каналу та потужності.
• Керування однією кнопкою — швидка зміна параметрів без додаткових інструментів.

64 канали у діапазоні 3.3 GHz

Аналоговий передавач Kimpok ALV3307AC підтримує 64 канали, розділені на 8 діапазонів. Такий широкий вибір частот дає більше свободи під час підбору сумісного каналу з приймачем і допомагає знайти більш стабільну частоту в конкретному місці польоту.

У FPV-системах якість зображення залежить не лише від потужності VTX, а й від правильно підібраної частоти та антени. Саме тому великий вибір каналів є реальною перевагою для пілотів, які хочуть витиснути максимум зі своєї аналогової системи.

Діапазон частот охоплює канали від 3060 MHz до 3500 MHz. Доступні діапазони позначені як A, b, C, d, E, F, G, H, і кожен із них містить по 8 каналів. Перемикання каналів виконується коротким натисканням кнопки, а зміна діапазону — довшим утриманням.

Діапазон	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A	3360	3380	3400	3420	3440	3460	3480	3500
b	3200	3220	3240	3260	3280	3300	3320	3340
C	3330	3350	3370	3390	3410	3430	3450	3470
d	3170	3190	3210	3230	3250	3270	3290	3310
E	3320	3345	3370	3395	3420	3445	3470	3495
F	3310	3330	3355	3380	3405	3430	3455	3480
G	3220	3240	3260	3280	3300	3320	3340	3360
H	3060	3080	3100	3120	3140	3160	3180	3200

IRC і налаштування однією кнопкою

Kimpok ALV3307AC підтримує IRC, тому передавач можна інтегрувати з польотним контролером і зручніше керувати параметрами в більш просунутих FPV-збірках. Водночас базове налаштування доступне безпосередньо з кнопки на корпусі — це особливо зручно, коли потрібно швидко змінити параметри просто в полі.

• Коротке натискання — перемикання одного з 8 каналів.
• Утримання приблизно 2 секунди — вибір діапазону A-b-C-d-E-F-G-H.
• Утримання приблизно 4 секунди — зміна рівня потужності.
• Утримання приблизно 6 секунд — увімкнення або вимкнення режиму Pit Mode.
• LED-дисплей — послідовно показує вибраний діапазон, канал і потужність передавача.

Такий спосіб керування зменшує кількість елементів управління та пришвидшує налаштування. Користувач може швидко перевірити параметри на LED-дисплеї та адаптувати роботу VTX до поточних умов без підключення до комп’ютера.

Охолодження, живлення 7–26 V і надійний роз’єм SMA

ALV3307AC працює з вхідною напругою 7–26 V, а виробник рекомендує використовувати акумулятор 6S. Модуль також має вихід 5 V, який можна задіяти у FPV-інсталяції відповідно до вимог підключених компонентів. Споживання струму для цієї версії становить 12 V 1,84 A або 25,2 V 0,88 A.

Передавач оснащений антенним роз’ємом SMA, який забезпечує надійне та стабільне підключення антени. Під час роботи на високій потужності особливо важливе ефективне охолодження, тому модуль слід встановлювати так, щоб був забезпечений добрий потік повітря.

Завдяки компактним розмірам 50 x 36 x 16 мм та стандартному монтажному кроку 30,5 x 30,5 мм передавач легко інтегрується в популярні FPV-рами та різні самостійні збірки.

Модель	Kimpok ALV3307AC
Тип продукту	Аналоговий FPV VTX-передавач 3.3 GHz
Версія каналів	64CH Channels Version
Вхідна напруга	7–26 V, рекомендований акумулятор 6S
Вихідна напруга	5 V
Вихідна потужність	Pit Mode / 2 Вт / 7 Вт
Споживання струму	12 V 1,84 A / 25,2 V 0,88 A
Кількість каналів	64 CH
Керування	IRC, кнопка на корпусі
Антенний роз’єм	SMA
Роз’єм кабелю	JST-6Pin
Монтажний крок	30,5 x 30,5 мм
Розміри	50 x 36 x 16 мм
Вага	40,4 г

Комплектація та рекомендації з використання

У комплекті постачається аналоговий передавач Kimpok ALV3307AC. Антену, кабелі та інші монтажні елементи слід підбирати відповідно до конкретної FPV-конфігурації, сумісного приймача та запланованого сценарію використання.

• Аналоговий передавач Kimpok ALV3307AC VTX 3.3 GHz — 1 шт.

Перед увімкненням обов’язково підключайте антену до роз’єму SMA. Не запускайте VTX без антени, оскільки це може призвести до пошкодження модуля. Найкраще встановлювати передавач у верхній частині конструкції з хорошою вентиляцією. Також не підходьте надто близько до антени під час роботи та використовуйте лише ті частоти й рівні потужності, які дозволені місцевими нормами радіозв’язку.
