Аналоговий передавач Kimpok ALV3305AC

Kimpok ALV3305AC — це потужний аналоговий передавач зображення VTX 3.3 GHz для FPV-систем, створений для пілотів і моделістів, яким потрібні стабільний відеосигнал, великий вибір каналів і швидке налаштування прямо в полі. Версія 64CH Channels Version підтримує до 5 Вт вихідної потужності, режим Pit Mode та керування IRC, тому чудово підійде для більш вимогливих FPV-збірок.

Модель працює від 7-26 V, має вихід 5 V, антенний роз’єм SMA і компактний корпус розміром 50 x 36 x 16 мм. Завдяки LED-дисплею та одній кнопці керування можна швидко змінювати канал, діапазон і потужність без підключення додаткових інструментів.

• Потужність до 5 Вт — для складніших FPV-сценаріїв і кращого запасу сигналу.
• 64 канали / 8 діапазонів — зручний підбір частоти під ваш приймач.
• Pit Mode — безпечний режим низького випромінювання для налаштування моделі.
• Керування IRC — простіша інтеграція з польотним контролером.
• Живлення 7-26 V — сумісність із різними FPV-конфігураціями.
• Компактний формат — зручний монтаж у популярних рамах FPV.

До 5 Вт потужності та режим Pit Mode

Kimpok ALV3305AC дозволяє легко підібрати потужність передавача під конкретне завдання. Pit Mode стане в пригоді під час налаштування та обслуговування моделі, 2 Вт забезпечують стабільну передачу з меншим навантаженням на систему, а 5 Вт — це хороший запас сигналу для більш вимогливих умов польоту.

• Pit Mode — режим низької потужності для налаштування перед польотом.
• 2 Вт — оптимальний компроміс між стабільністю передачі та енергоспоживанням.
• 5 Вт — максимальна потужність для складніших FPV-застосувань.
• Зміна потужності однією кнопкою — швидке налаштування без складного меню.
• LED-дисплей — наочна індикація діапазону, каналу та потужності.

64 канали в діапазоні 3.3 GHz

Аналоговий передавач ALV3305AC підтримує 64 канали, розподілені на 8 діапазонів. Такий широкий вибір частот полегшує сумісність із приймачем і допомагає знайти канал, який найкраще підійде саме для вашої FPV-конфігурації.

Діапазон охоплює частоти від 3060 MHz до 3500 MHz. Діапазони позначені як A, b, C, d, E, F, G та H, і кожен із них має по 8 каналів. Це дає більше свободи під час налаштування відеолінка під конкретне обладнання та умови використання.

Підтримка IRC і налаштування однією кнопкою

Kimpok ALV3305AC підтримує IRC, що полегшує інтеграцію передавача з польотним контролером. Це особливо корисно в більш просунутих FPV-збірках, де зручна комунікація з модулем VTX допомагає швидше змінювати параметри роботи та рідше звертатися до ручного керування.

Для базового налаштування передбачена одна кнопка на корпусі. Коротке натискання змінює канал, довше утримання дозволяє перемикати діапазон, потужність або режим Pit Mode. Поточні параметри відображаються на LED-дисплеї, який послідовно показує діапазон, канал і потужність.

• Коротке натискання — перемикання одного з 8 каналів.
• Утримання близько 2 секунд — вибір діапазону A-b-C-d-E-F-G-H.
• Утримання близько 4 секунд — зміна рівня потужності.
• Утримання близько 6 секунд — увімкнення або вимкнення Pit Mode.
• LED-дисплей — відображення поточних налаштувань передавача.

Широкий діапазон живлення та зручний монтаж у FPV-дроні

Аналоговий передавач Kimpok ALV3305AC працює з вхідною напругою 7-26 V, а виробник рекомендує використовувати акумулятор 6S. Модуль також має вихід 5 V, який можна задіяти в FPV-системі відповідно до вимог підключених компонентів.

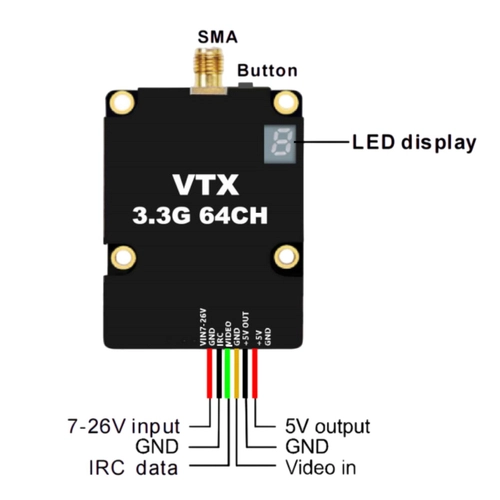

Компактний корпус розміром 50 x 36 x 16 мм та монтажна сітка 30,5 x 30,5 мм спрощують встановлення в популярні FPV-рами. Роз’єм SMA забезпечує надійне підключення антени, а JST-6Pin допомагає акуратно організувати проводку живлення, маси, відеовходу, виходу 5 V та лінії IRC.

Комплектація та рекомендації з використання

У комплекті постачається аналоговий передавач Kimpok ALV3305AC. Антену, кабелі та інші монтажні елементи слід підбирати відповідно до конфігурації вашого FPV-комплекту та вимог приймача.

• Аналоговий передавач Kimpok ALV3305AC VTX 3.3 GHz — 1 шт.

Перед увімкненням завжди підключайте антену до роз’єму SMA. Не запускайте VTX без антени, оскільки це може призвести до пошкодження модуля. Виробник рекомендує встановлювати передавач у верхній частині конструкції, подалі від основного потоку гарячого повітря, із забезпеченням належної вентиляції. Використовуйте лише ті частоти та рівні потужності, які відповідають місцевим нормам радіозв’язку.
