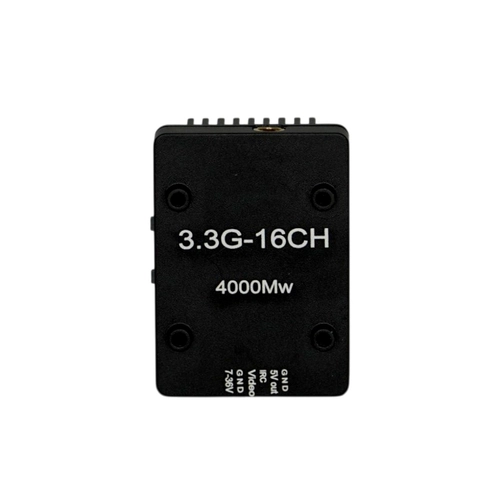

Аналоговий передавач Kimpok KP-T3340B

Аналоговий передавач Kimpok KP-T3340B — 3.3 GHz VTX 4 W для FPV

Kimpok KP-T3340B — це потужний аналоговий відеопередавач FPV VTX 3.3 GHz, створений для хобійних проєктів, де важливі стабільний сигнал, висока потужність передачі та зручне налаштування. Модель працює з аналоговими камерами CVBS, підтримує 16 каналів у двох діапазонах, має режим PIT, сумісна з протоколом IRC Tramp і підтримує широкий діапазон живлення 7-36 V.

Цей аналоговий передавач Kimpok чудово підійде для FPV-збірок, де потрібен запас потужності, просте керування кнопками та швидке перемикання режимів без підключення до комп’ютера. Активне охолодження допомагає стабільній роботі на високій потужності, а комплектні антени та кабелі полегшують підготовку системи до монтажу.

Потужність 4 W і режим PIT для безпечного налаштування

Kimpok KP-T3340B забезпечує вихідну потужність 4 W (36 dBm), що дає сильніший сигнал у складних FPV-конфігураціях. Передавач може працювати як у режимі високої потужності, так і в режимі PIT, який стане в пригоді під час налаштування, тестування та роботи поблизу приймача.

• Потужність 4 W — для вимогливих FPV-застосувань і стабільнішої аналогової передачі.
• Режим PIT — знижений рівень випромінювання для зручнішого налаштування перед стартом.
• Перемикання потужності кнопкою — швидкий перехід між PIT і режимом високої потужності.
• Пам’ять режиму роботи — передавач запам’ятовує налаштування режиму PIT після вимкнення живлення.
• Червоний LED-індикатор — показує роботу в режимі максимальної потужності.

Діапазон 3.3 GHz і 16 каналів передачі

Аналоговий передавач KP-T3340B працює в діапазоні 3.3 GHz і пропонує 16 каналів, розділених на два діапазони: Band A та Band B. Це дозволяє зручніше підібрати частоту під приймач і адаптувати передачу під конкретну FPV-конфігурацію.

Заводське налаштування за замовчуванням — Band A, канал 1, 3330 MHz. Зелений LED відповідає за Band A, а синій LED — за Band B. Кількість блимків індикатора показує вибраний канал, тому поточну частоту можна швидко перевірити без додаткового ПЗ.

Підтримка IRC Tramp і просте керування кнопками

Kimpok KP-T3340B підтримує протокол IRC Tramp, що дозволяє інтегрувати передавач із польотним контролером і зручніше керувати налаштуваннями в більш просунутих FPV-системах. Модуль також можна налаштовувати безпосередньо кнопками на корпусі, що особливо зручно під час швидкої конфігурації в польових умовах.

• Кнопка A — зміна діапазону Band A / Band B і перемикання каналів.
• Коротке натискання кнопки A — зміна частоти в межах обраного діапазону.
• Довге натискання кнопки A — перемикання між Band A та Band B.
• Кнопка B — перемикання між високою потужністю та режимом PIT.
• LED-індикатори — показують поточний діапазон, канал і режим потужності.

Таке керування є простим, наочним і практичним. Зелені блимки показують канал у діапазоні A, а сині блимки — канал у діапазоні B. Завдяки цьому користувач може швидко налаштувати передавач без підключення до комп’ютера.

Широкий діапазон живлення, вихід 5 V і підтримка камери CVBS

Передавач Kimpok KP-T3340B працює від 7-36 V. Виробник рекомендує не використовувати пристрій надто близько до граничних значень напруги, а обирати живлення ближче до середини діапазону. Модуль також оснащений виходом 5 V, який можна використати для живлення сумісного елемента системи.

Відеовхід підтримує аналоговий сигнал CVBS або VIDEO 1 Vp-p, тому передавач підходить для підключення типової аналогової FPV-камери. 6-контактний роз’єм допомагає акуратно організувати підключення живлення, землі, відео, виходу 5 V та лінії Tramp.

• Живлення 7-36 V — гнучка сумісність із різними FPV-збірками.
• Вихід 5 V OUT — для живлення сумісних компонентів.
• Вхід CVBS / VIDEO 1 Vp-p — для аналогових FPV-камер.
• Протокол IRC Tramp — зручна інтеграція з польотним контролером.
• Антенний роз’єм MMCX — через подовжувальний кабель.

Комплектація та важливі рекомендації з використання

У комплекті є базові елементи, потрібні для монтажу передавача у FPV-системі. Комплектні антени та кабелі спрощують встановлення, однак перед запуском варто обов’язково перевірити сумісність частот, правильність підключення проводів і якість антенного з’єднання.

• Аналоговий передавач Kimpok KP-T3340B VTX 3.3 GHz 4 W — 1 шт.
• З’єднувальний кабель — 1 шт.
• Антенний кабель / подовжувач MMCX — 1 шт.
• Антена для передавача 3.3 GHz — 1 шт.
• Приймальна антена 3.3 GHz — 1 шт.

Перед увімкненням передавача завжди підключайте відповідну антену. Антена повинна працювати в діапазоні 3.3-3.5 GHz і мати коефіцієнт SWR нижче 1,5. Не вмикайте VTX без антени, оскільки це може призвести до пошкодження модуля. Передавач може нагріватися, тому подбайте про належну вентиляцію та не торкайтеся його одразу після роботи на високій потужності.
