Аналоговий відеоприймач Kimpok VRX Модуль (з відеореєстратором)

Kimpok Analogовый приймач відеосигналу VRX Module with DVR — це готовий комплект для приймання аналогового FPV-відео в діапазоні 3.3 GHz. У наборі ви отримуєте VRX-модуль, спрямовану антену 15.8 dBi та вбудований DVR, який дозволяє записувати прийняте зображення без окремого рекордера.

Це чудовий вибір для хобістів, які будують наземну FPV-станцію, тестують передавачі 3.3 GHz VTX або хочуть зручно налаштовувати аналогову відеолінію в польових умовах. Завдяки чутливості до -95 dBm, міцному алюмінієвому корпусу, цифровому дисплею та простому керуванню ручкою приймач зручний у щоденному використанні.

Чому варто вибрати Kimpok VRX Module with DVR

• Діапазон 3.3 GHz — сумісний з аналоговими FPV-системами, що працюють у цьому частотному діапазоні.
• 16 каналів — 8 каналів у Band A та 8 каналів у Band B.
• Чутливість до -95 dBm — стабільніший прийом навіть для слабшого сигналу.
• Вбудований DVR — запис відео прямо з приймача на TF-карту.
• Спрямована антена 15.8 dBi — краща концентрація прийому в обраному напрямку.
• Вихід CVBS — підтримка аналогового відео NTSC / PAL.
• PLL-синтезатор — стабільніша робота без помітного дрейфу частоти.
• Живлення DC 7–30 V — зручна інтеграція в різні польові конфігурації.

Чутливий приймач 3.3 GHz для аналогового FPV-відео

Модуль VRX працює в діапазоні 3.3 GHz і підтримує два частотні банки: Band A 3330–3470 MHz та Band B 3170–3310 MHz. Кожен банк має по 8 каналів, тому можна легко підібрати частоту під ваш VTX та конкретну FPV-конфігурацію.

Завдяки цифровому PLL-модулю приймач забезпечує стабільніше утримання частоти, що особливо важливо для якісного аналогового зображення. У парі з правильно підібраною антеною та точним налаштуванням каналу це дає більш упевнений прийом під час польотів і тестів.

• Робочий діапазон: 3.3 GHz
• Band A: 3330–3470 MHz
• Band B: 3170–3310 MHz
• Кількість каналів: 16
• Чутливість: < -95 dBm
• Відеовихід: CVBS NTSC / PAL

Спрямована антена 15.8 dBi — сильніший і більш сфокусований прийом

У комплект входить спрямована антена 3.3 GHz з підсиленням 15.8 dBi. Вузька діаграма спрямованості допомагає сфокусувати прийом у потрібному напрямку, що особливо корисно для наземних FPV-станцій, де важливі стабільність сигналу та менше перешкод із боку.

Антена підтримує LHCP / RHCP, працює в діапазоні 3150–3500 MHz і використовує роз’єм SMA. Це добрий варіант для побудови ефективного Ground Station KIT для аналогового FPV.

Тип антени	Спрямована антена 3.3 GHz
Поляризація	LHCP / RHCP
Робочий діапазон	3150–3500 MHz
Ширина променя	29° при 3 dB, H + V
Підсилення	15.8 dBi
V.S.W.R	< 1.3
Кабель	RG178, адаптерний кабель
Роз’єм	SMA
Розміри	174 x 174 x 16 mm
Вага	196 g

Вбудований DVR для запису прийнятого відео

Версія with DVR дозволяє записувати прийняте зображення без необхідності підключати окремий реєстратор. Це практичне рішення для запису FPV-польотів, перевірки якості сигналу, тестування передавача та подальшого аналізу відео.

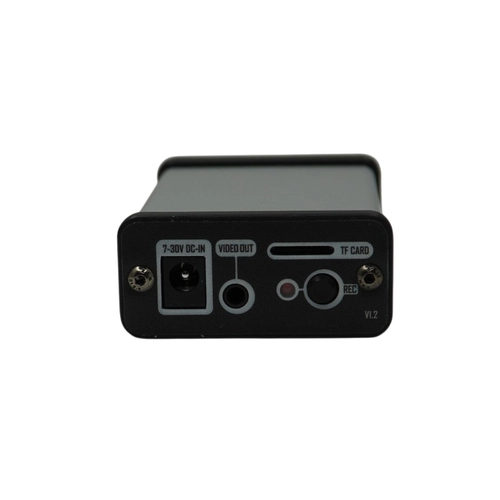

На корпусі є кнопка REC та індикатор статусу DVR. Після ввімкнення пристрою індикатор світиться в режимі очікування, а під час запису починає блимати. Приймач підтримує запис CVBS 30 fps на TF-карту.

• DVR-модуль — запис відео, отриманого з VRX.
• Кнопка REC — швидкий старт запису.
• LED-індикатор DVR — показує готовність або активний запис.
• Слот TF Card — для карти пам’яті з записами.
• Запис CVBS 30 fps — збереження аналогового відеосигналу.

Зручне керування каналами, діапазонами та блокуванням налаштувань

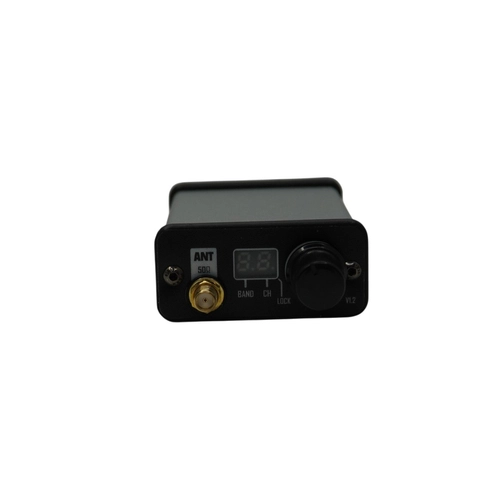

Приймач Kimpok VRX Module with DVR оснащений ручкою керування та цифровим дисплеєм, що спрощує перемикання каналів і діапазонів. Обертання ручки змінює канали CH1–CH8, а коротке натискання перемикає діапазон між Band A і Band B.

Тривале натискання активує блокування налаштувань, яке позначається десятковою крапкою на дисплеї. Це корисна функція, якщо не хочеться випадково збити частоту під час роботи в полі.

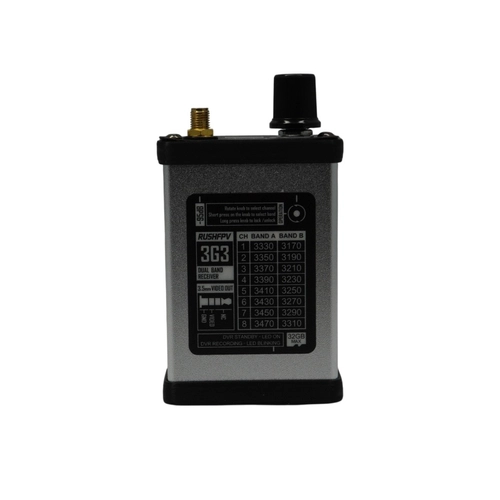

Діапазон	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
Band A	3330 MHz	3350 MHz	3370 MHz	3390 MHz	3410 MHz	3430 MHz	3450 MHz	3470 MHz
Band B	3170 MHz	3190 MHz	3210 MHz	3230 MHz	3250 MHz	3270 MHz	3290 MHz	3310 MHz

Технічні характеристики

Приймач має компактний корпус розміром 58 x 27 x 101 mm і важить 103 g. Працює від DC 7–30 V, має SMA-роз’єм для антени та AV-вихід для підключення монітора, окулярів або іншого пристрою з підтримкою аналогового відео.

Модель	Kimpok Analogовий приймач відео VRX Module with DVR
Тип продукту	Аналоговий відеоприймач 3.3 GHz з DVR
Відеовихід	CVBS NTSC / PAL
Частота Band A	3330–3470 MHz, 8 каналів
Частота Band B	3170–3310 MHz, 8 каналів
Чутливість	< -95 dBm
DVR	Так, CVBS 30 fps
Живлення	DC 7–30 V
Антенний роз’єм приймача	SMA
Розміри приймача	58 x 27 x 101 mm
Вага приймача	103 g
Розміри антени	174 x 174 x 16 mm
Вага антени	196 g

Комплектація

У комплекті є базові елементи для побудови наземного приймача відео 3.3 GHz. Карту пам’яті, джерело живлення та кабелі до вашого монітора або окулярів слід підібрати окремо під власну конфігурацію.

• Аналоговий відеоприймач Kimpok VRX Module 3.3 GHz with DVR — 1 шт.
• Спрямована антена 3.3 GHz 15.8 dBi — 1 шт.
• Адаптерний кабель RG178 — 1 шт.

На що звернути увагу перед запуском

Перед увімкненням переконайтеся, що антена правильно під’єднана до SMA-роз’єму, а вибраний канал приймача відповідає частоті вашого VTX-передавача. Використовуйте лише частоти, дозволені місцевими нормами, та подавайте відповідне живлення DC 7–30 V.
