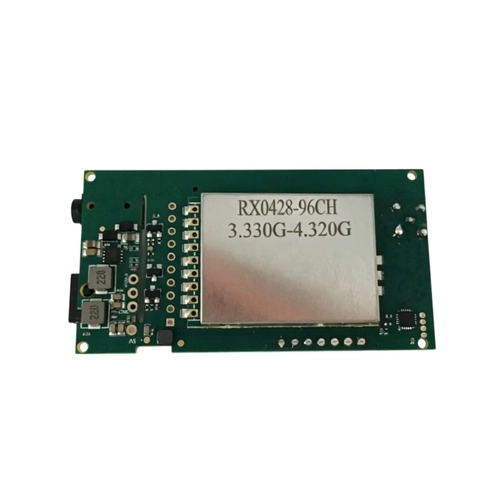

Аналоговий відеоприймач Kimpok KP-R3324M

Kimpok Analogовий приймач відео KP-R3324M — компактний VRX 3.3 GHz для FPV

Kimpok KP-R3324M — це аналоговий приймач відеосигналу VRX 3.3 GHz, створений для FPV-систем, де важливі невеликі розміри, мала вага та широкий вибір частот. Модель підтримує 32 канали, забезпечує чутливість прийому до -98 dBm, оснащена антенним роз’ємом SMA та відеовиходом 75 Ω.

Цей модуль чудово підійде для побудови власної приймальної станції FPV, тестового комплекту або компактної системи перегляду аналогового відео. Завдяки живленню 3,5–6 V, габаритам 70 x 26 x 13 mm і вазі лише 12,5 g його легко інтегрувати в різні DIY-проєкти та хобійні електронні конструкції.

• 32 канали в діапазоні 3.3 GHz — більше свободи під час налаштування FPV-комплекту.
• Чутливість до -98 dBm — кращий прийом слабшого сигналу.
• Компактний корпус і вага 12,5 g — зручно для переносних і саморобних рішень.
• Живлення 3,5–6 V — проста інтеграція з популярними електронними конфігураціями.
• Просте перемикання каналів і діапазонів — керування однією кнопкою без складного меню.

32 канали в діапазоні 3.3 GHz

Kimpok KP-R3324M підтримує 32 канали, поділені на 4 діапазони: Band A, Band B, Band C та Band D. Кожен діапазон має по 8 каналів, що дає змогу точно узгодити приймач із передавачем VTX та вибрати частоту, яка найкраще підходить для конкретної FPV-конфігурації.

Широкий вибір каналів спрощує налаштування системи, особливо якщо ви використовуєте різні передавачі або хочете підібрати частоту для стабільнішого прийому зображення. Це практичне рішення для тих, хто збирає власний комплект 3.3 GHz і хоче отримати більше гнучкості, ніж у простих 16-канальних приймачах.

Діапазон	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
Band A	3290 MHz	3310 MHz	3330 MHz	3350 MHz	3370 MHz	3390 MHz	3410 MHz	3430 MHz
Band B	3450 MHz	3470 MHz	3490 MHz	3510 MHz	3530 MHz	3550 MHz	3570 MHz	3590 MHz
Band C	3610 MHz	3630 MHz	3650 MHz	3670 MHz	3690 MHz	3710 MHz	3730 MHz	3750 MHz
Band D	3370 MHz	3790 MHz	3810 MHz	3830 MHz	3850 MHz	3870 MHz	3890 MHz	3910 MHz

Висока чутливість прийому та стабільна робота сигналу

Аналоговий приймач Kimpok KP-R3324M забезпечує чутливість прийому на рівні типово -95 dBm, із максимальним значенням до -98 dBm. На практиці це означає ефективніший прийом слабшого сигналу, що особливо важливо в аналогових FPV-системах, де якість зображення залежить від правильного підбору частоти, антени та налаштувань передавача.

• Чутливість прийому до -98 dBm — стабільніша робота зі слабким сигналом.
• Стабільність частоти ±100 ppm — передбачувана робота модуля в FPV-системі.
• Вхідний опір 50 Ω — стандартне узгодження антенного тракту.
• Опір відеовиходу 75 Ω — сумісність із типовим аналоговим відеосигналом.
• Співвідношення сигнал/шум 38 dB — чіткіше зображення за правильної конфігурації комплекту.

Просте перемикання каналів і діапазонів однією кнопкою

KP-R3324M оснащений простим і зручним керуванням частотою. Коротке натискання кнопки змінює канал, а синій LED-індикатор показує номер поточного каналу кількістю миготінь. Наприклад, для CH3 синій світлодіод блимає три рази.

Довше утримання кнопки приблизно 2 секунди перемикає діапазон частот. У цьому випадку зелений LED-індикатор показує вибрану групу частот також кількістю миготінь. Завдяки цьому приймач можна швидко налаштувати навіть без екрана чи складного меню.

• Коротке натискання — перемикання каналів CH1–CH8.
• Синій LED — індикація номера каналу.
• Утримання близько 2 секунд — зміна діапазону.
• Зелений LED — індикація поточної групи частот.
• Інтуїтивне керування — без складного налаштування.

Компактний модуль для власних FPV-проєктів

Kimpok KP-R3324M має розміри 70 x 26 x 13 mm і важить лише 12,5 g, тому добре підходить для компактних проєктів, де важлива економія місця. Модуль можна використовувати в наземних FPV-приймачах, переносних тестових стендах або власних конструкціях для прийому аналогового відео 3.3 GHz.

Приймач працює від напруги 3,5–6 V, типове значення — 5 V. Антенний роз’єм SMA з внутрішнім отвором забезпечує надійне підключення сумісної антени, а робочий температурний діапазон від -10°C до 65°C дає змогу використовувати модуль у різних польових умовах.

Модель	Kimpok KP-R3324M
Тип продукту	Аналоговий приймач відео VRX 3.3 GHz
Кількість каналів	32 канали
Діапазони	Band A / Band B / Band C / Band D
Вхідна напруга	3,5–6 V, типово 5 V
Робоча температура	Від -10°C до 65°C
Чутливість прийому	Типово -95 dBm, максимально -98 dBm
Стабільність частоти	±100 ppm
Вхідний опір	50 Ω
Input VSWR	Типово 2:1, максимально 3:1
Опір відеовиходу	75 Ω
Співвідношення сигнал/шум	38 dB
Смуга частотної характеристики	50 Hz - 6 MHz, ±5 dB
Антенний роз’єм	SMA, внутрішній отвір
Розміри	70 x 26 x 13 mm
Вага	12,5 g

Комплектація та рекомендації щодо використання

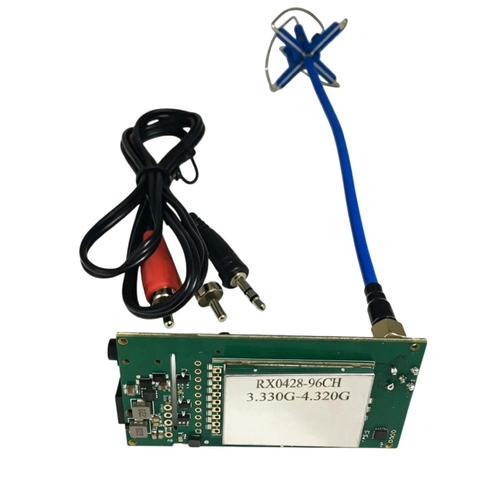

Комплект Kimpok KP-R3324M містить приймач відеосигналу та елементи, необхідні для підготовки базової приймальної конфігурації. У комплекті є антена та AV-кабель, які дають змогу зібрати простий набір для прийому аналогового відео, а додаткові дроти полегшують інтеграцію модуля у власну схему.

• Аналоговий приймач відео Kimpok KP-R3324M 3.3 GHz — 1 шт.
• Приймальна антена — 1 шт.
• AV-кабель — 1 шт.
• З’єднувальний провід — 1 шт.
• Інструкція з експлуатації — 1 шт.

Перед використанням підключіть антену до роз’єму SMA та переконайтеся, що передавач і приймач працюють на одній частоті. Живіть модуль у межах 3,5–6 V і не перевищуйте параметри, зазначені в специфікації. Робочу частоту слід підбирати відповідно до місцевих радіочастотних правил.
