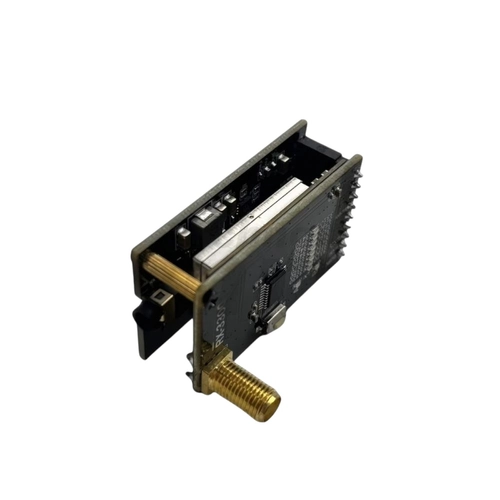

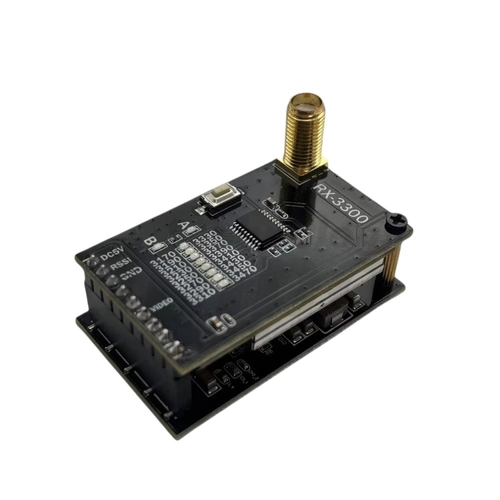

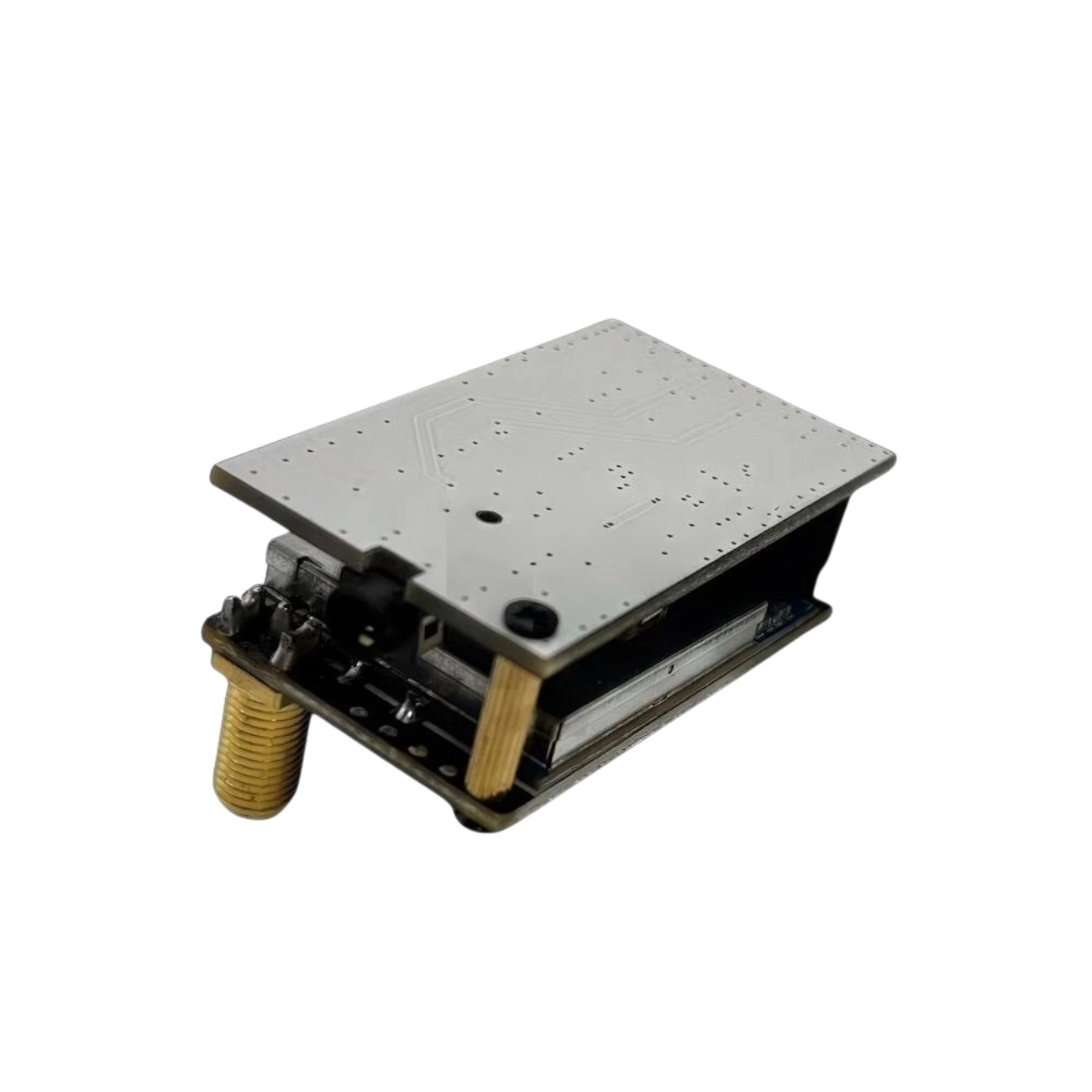

Аналоговий відеоприймач Kimpok KP-R3300-B

Kimpok KP-R3300-B — це компактний аналоговий приймач зображення VRX 3.3 GHz, створений для приймання відеосигналу від сумісних FPV-передавачів. Якщо ви збираєте власну наземну станцію, модернізуєте FPV-окуляри або підключаєте модуль до монітора, ця модель стане практичним і зручним рішенням для хобі-проєктів.

Модель підтримує 16 каналів, працює з форматами PAL/NTSC, має високу чутливість до -97 dBm і підтримує живлення в широкому діапазоні 7-36 V. Завдяки компактному формату, антенному роз’єму SMA та простому керуванню однією кнопкою, приймач легко інтегрувати в різні FPV-конфігурації.

• Діапазон 3.3 GHz — для сумісних аналогових FPV VTX-передавачів.
• 16 каналів — швидкий підбір частоти під ваш комплект.
• Чутливість до -97 dBm — стабільніше приймання сигналу.
• Підтримка PAL/NTSC — сумісність з популярними аналоговими дисплеями.
• Живлення 7-36 V — підходить для багатьох FPV-збірок, включно з 2-6S.

Стабільний прийом FPV-відео в діапазоні 3170-3470 MHz

Kimpok KP-R3300-B працює в частотному діапазоні 3170-3470 MHz і призначений для приймання аналогової відеотрансляції з передавачів 3.3 GHz. Висока чутливість приймача допомагає отримати більш впевнений сигнал, особливо за умови правильно підібраної антени та коректно налаштованої системи.

• Робочий діапазон: 3170-3470 MHz
• Модуляція: FM
• Відеоформати: PAL / NTSC
• Антенний роз’єм: SMA
• Призначення: прийом аналогового FPV-відео

16 каналів і швидке перемикання між Band A та Band B

Приймач підтримує 2 діапазони — Band A та Band B, по 8 каналів у кожному. Це дає змогу легко узгодити частоту приймача з вашим VTX-передавачем і швидко підготувати систему до роботи.

Керування максимально просте: коротке натискання перемикає канал по черзі, а довге натискання змінює діапазон A/B. Жодних складних меню — усе інтуїтивно та зручно, що особливо приємно для хобістів і FPV-ентузіастів.

Сумісність з FPV-окулярами, моніторами та аналоговими дисплеями

Kimpok KP-R3300-B можна використовувати з FPV-окулярами, аналоговими моніторами та іншими дисплеями, які підтримують відеосигнал PAL/NTSC. Це чудовий варіант як для самостійної збірки приймальної станції, так і для розширення вже готового FPV-комплекту.

• Підходить для підключення до аналогових FPV-дисплеїв.
• Сумісний з FPV-окулярами та моніторами.
• Підтримує виведення відеосигналу на зовнішній екран.
• Добре підходить для наземних станцій і тестових стендів.
• Компактна конструкція спрощує монтаж у різних конфігураціях.

Живлення 7-36 V і вихід 5 V / 0,5 A

Приймач підтримує живлення DC 7-36 V, що робить його сумісним із широким спектром FPV-систем, зокрема з акумуляторами 2-6S. Вбудований модуль DC/DC забезпечує гнучке підключення в різних сценаріях використання.

Додатково передбачено вихід 5 V / 0,5 A для живлення сумісного допоміжного елемента системи. Водночас важливо пам’ятати: виходи 5 V і 5V-OUT не можна використовувати як вхід живлення. Неправильне підключення може пошкодити пристрій.

• Вхідна напруга: DC 7-36 V
• Сумісність з акумуляторами: 2-6S
• Вихідна напруга: 5 V / 0,5 A
• Гнучке підключення: для різних FPV-збірок
• Важливо: перед увімкненням обов’язково підключіть антену

Комплектація та рекомендації з використання

У комплекті є базові елементи для підключення приймача в типовій FPV-конфігурації. Модуль можна використовувати як приймач для окулярів, монітора або власної наземної станції — головне, правильно узгодити частоту з передавачем.

• Аналоговий приймач відео Kimpok KP-R3300-B 3.3 GHz — 1 шт.
• 4-контактний двосторонній кабель — 1 шт.
• Кабель 7P — 1 шт.
• Y-подібна антена — 1 шт.

Перед підключенням живлення завжди встановлюйте антену, щоб уникнути пошкодження пристрою. Переконайтеся, що передавач і приймач працюють на одній частоті, не перевищуйте допустимий діапазон живлення 7-36 V і не підключайте виходи 5 V безпосередньо до акумулятора. Робочі частоти слід використовувати відповідно до локальних радіочастотних правил.
