Nadajnik wideo VTX HDZero Whoop Lite
HDZero Whoop Lite VTX to cyfrowy nadajnik wideo FPV do lekkich konstrukcji typu whoop i toothpick. Pracuje w paśmie 5,8 GHz i przesyła obraz HD 720p przy 60 kl./s, oferując transmisję o mocy do 200 mW.
Moduł jest przeznaczony do integracji z kontrolerem lotu oraz kamerami HDZero wyposażonymi w złącze MIPI. Kompaktowa płytka, miękki montaż M2 i złącze antenowe u.FL ułatwiają zabudowę w małych platformach FPV, w których liczy się każdy gram.
Informacje
Lekka konstrukcja z metalową osłoną

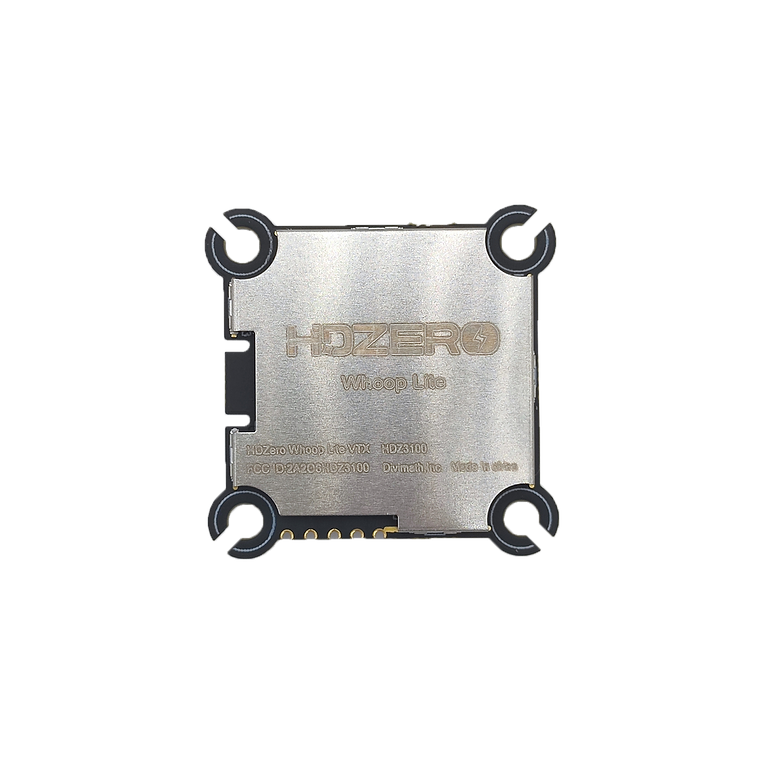

Whoop Lite VTX ma obustronne metalowe osłony ochronne. Producent wskazuje, że są one uziemione i pełnią funkcję zabezpieczenia modułu podczas uderzeń oraz kontaktu z elementami konstrukcji.
Osłony można zdemontować w bardzo lekkich projektach, w których priorytetem jest redukcja masy. Dzięki temu ten sam moduł można dopasować zarówno do bardziej zabezpieczonej konfiguracji, jak i do maksymalnie odchudzonego builda FPV.
Cyfrowa transmisja HDZero 5,8 GHz
Nadajnik pracuje jako cyfrowy VTX systemu HDZero i zapewnia obraz HD 720p przy 60 kl./s. Moc transmisji RF obejmuje poziomy 25 mW i 200 mW, co pozwala dostosować emisję do warunków lotu, organizacji treningu lub wymagań toru. Producent wskazuje również obsługę kanałów w paśmie 5,8 GHz, z konfiguracją realizowaną przez kontroler lotu, a nie przez zewnętrzny keypad.
Integracja z kamerami HDZero MIPI
Moduł obsługuje kamery HDZero wyposażone w złącze MIPI, w tym kamerę Nano90. Interfejs kamery oraz złącze u.FL dla anteny pozwalają zbudować pełny cyfrowy tor wideo w niewielkiej ramie, zachowując kompaktowe prowadzenie przewodów i niską masę instalacji.
Zasilanie do lekkich platform FPV
Zakres wejściowy zasilania wynosi 2,8–13 V. Przy zasilaniu z pada 5 V kontrolera lotu lub BEC producent zaleca upewnienie się, że źródło może dostarczyć 1,5 A. Przy zasilaniu bezpośrednio z pakietu 1S należy uwzględnić możliwy spadek napięcia poniżej 2,8 V podczas gwałtownego dodania gazu, ponieważ może to spowodować utratę obrazu.
Montaż i prowadzenie anteny
Whoop Lite VTX wykorzystuje miękki montaż M2 25,5 × 25,2 mm. W komplecie producent przewidział gumki M2 do soft mountingu oraz opaski zaciskowe do zabezpieczenia anteny. Złącze antenowe u.FL jest kompaktowe i lekkie, dlatego przewód antenowy powinien być odciążony oraz zamocowany tak, aby ograniczyć naprężenia działające na gniazdo.
Współpraca z kontrolerem lotu

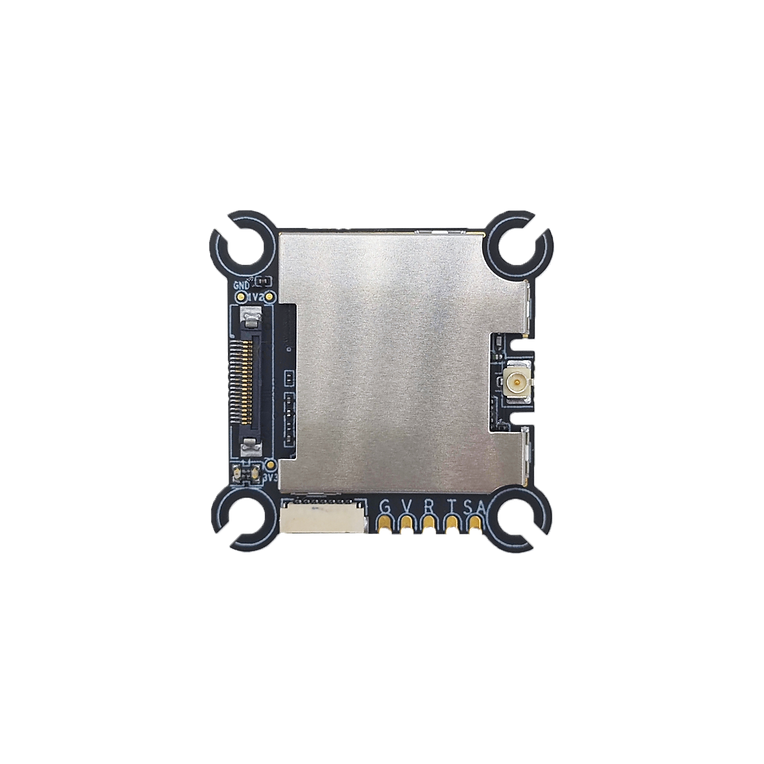

Nadajnik jest zaprojektowany do pracy z flight controllerem. Pola lutownicze obejmują zasilanie, masę oraz komunikację UART: RX do FC.TX i TX do FC.RX. Dostępne jest także opcjonalne pole SA. Producent zaznacza, że ten model nie obsługuje zmiany kanału i poziomu mocy RF za pomocą keypadu.
Ważne zalecenia instalacyjne
Moduł nie ma zabezpieczenia przed odwrotną polaryzacją, dlatego błędne podłączenie zasilania może trwale uszkodzić VTX. Producent nie wymaga zewnętrznego kondensatora przy zasilaniu z FC/BEC lub z pakietu 1S, ale zaleca zastosowanie kondensatora przy zasilaniu z pakietu 3S. Do konstrukcji wyścigowych i innych bardzo szybkich platform producent rekomenduje rozważenie modelu HDZero Race V3.
Specyfikacja
| Produkt | Nadajnik wideo VTX HDZero Whoop Lite |
|---|---|
| Model | HDZero Whoop Lite VTX |
| Producent | HDZero |
| MPN | HDZ3100 |
| Seria / system | HDZero |
| Typ | cyfrowy nadajnik wideo FPV |
| Wariant | Whoop Lite VTX |
| Status modelu wg dokumentacji producenta | EOL / wycofany z produkcji |
| Zastosowanie | whoop / toothpick / lekkie platformy FPV |
| Pasmo pracy | 5,8 GHz |
| Wideo | cyfrowe HD 720p / 60 fps |
| Moc RF | 25 mW / 200 mW |
| Maksymalna moc transmisji | do 200 mW |
| Liczba kanałów | 40 kanałów |
| Złącze antenowe | u.FL |
| Interfejs kamery | MIPI |
| Kompatybilność kamer | kamery HDZero ze złączem MIPI, w tym Nano90 |
| Wymiary płytki | 32,5 × 32,5 mm |
| Rozstaw montażowy | 25,5 × 25,2 mm |
| Standard montażu | M2, soft mounting |
| Zakres zasilania | 2,8–13 V |
| Zalecana wydajność zasilania z pada 5 V | minimum 1,5 A |
| Pobór mocy | około 5 W |
| Pola lutownicze | G, V, RX, TX, SA |
| Mapowanie pól | G: masa; V: 2,8–13 V; RX: FC.TX; TX: FC.RX; SA: FC.SA opcjonalnie |
| Diody statusu | czerwona i niebieska |
| Regulacja przez keypad | brak obsługi regulacji kanału i mocy RF przez keypad |
| Osłony ochronne | metalowe, uziemione, montowane po obu stronach |
| Ochrona przed odwrotną polaryzacją | brak |
Zestaw
- HDZero Whoop Lite VTX
- gumki M2 do miękkiego montażu
- opaski zaciskowe do mocowania anteny
