DJI Zenmuse P1 + Care Enterprise

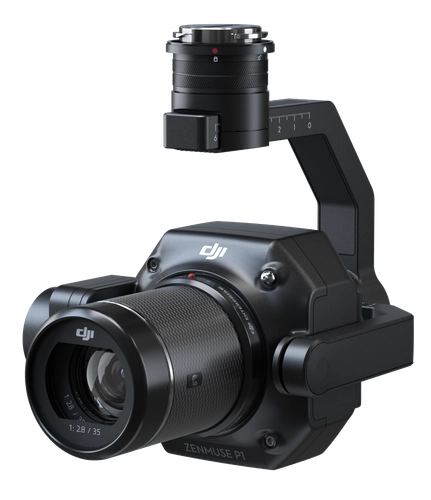

Камера DJI Zenmuse P1
DJI P1 — це високоефективна камера кругового огляду від DJI. P1 інтегрував повнокадровий 45-мегапіксельний CMOS з об’єктивами 24 мм, 35 мм і 50 мм, а також 3-осьовий стабілізований підвіс. У поєднанні з платформою M300 RTK і DJI Terra DJI P1 забезпечує ефективне та точне рішення для аерофотограмметрії для корпоративних клієнтів. Більш ніж у 5-10 разів ефективніший, ніж Phantom 4 RTK, у місіях орто та похилого картографування.
Камера сумісна тільки з дроном DJI Matrice 300 RTK
Найважливіші переваги камери P1:
- Повнокадровий датчик CMOS з роздільною здатністю 45 мегапікселів
- Розмір пікселя 4,4 мкм
- Інтервал фото - 0,7 с
- TimeSync 2.0: синхронізуйте контролер польоту, RTK, підвіс і камеру за мілісекунди
З Zenmuse P1 можна вибрати кілька об’єктивів
35-міліметровий об’єктив підходить для більшості сценаріїв картографування. Якщо робоча висота БПЛА повинна бути більшою при збереженні тієї самої роздільної здатності, користувач також матиме опцію об’єктива 50 мм. Подібним чином 24-міліметровий об’єктив буде доступний для польотів на меншій висоті.
Механічний глобальний затвор, витримка 1/2000 с
TimeSync 2.0: мілісекундна синхронізація з камерою, підвісом, польотним контролером і модулем RTK
Підтримує варіанти об’єктивів DJI DL 24 мм, 35 мм і 50 мм
Відстань відбору проб на землі з різними варіантами лінз:
24 мм: GSD = H/55
35 мм: GSD = H/80
50 мм: GSD = H / 120
P4R для порівняння: GSD=H/36,5
Камера дрона для 3D-картографії
- Smart Oblique Capture дозволяє P1 досягти порівнянної продуктивності в місіях похилого картографування порівняно з похилими корисними навантаженнями з п’ятьма об’єктивами.
- Шаблон гойдання: коли P1 виконує місію по діагоналі з п’ятьма напрямками, він гойдається в 5 напрямках при температурі -60 градусів, а коли він знаходиться на краю, він знімає зображення лише всередині робочої зони.
- Висока ефективність косої дії: під час польоту кардан P1 виконує зйомку під різними кутами, що значно покращує ефективність косої дії в камері з одним об’єктивом. Операційна зона P1 може досягати 7,5 квадратних кілометрів всього за один день.[1]
- Необхідна фотозйомка: лише фотографії, необхідні для побудови, робляться на краях карти, що підвищить ефективність постобробки на 20%[2]-50%[3].
- Порівняння з кутовим навантаженням із п’ятьма об’єктивами: потрібно зробити менше знімків
- Порівняно з корисним навантаженням однієї камери: вища продуктивність у діагональних місіях
Припускаючи:
- [1] 3 см GSD, з переднім коефіцієнтом перекриття: 75% і коефіцієнт перекриття сторін: 65%
- [2] Зона зйомки 1,5 км 2 , висота польоту 200 м
- [3] 0,5 км 2 Зйомка, висота польоту 200 м
Нова система керування даними камери
Інтуїтивно зрозумілий, простий і розумний робочий процес фотограмметрії. Все в одному місці для зберігання зображень, даних GNSS і файлів журналу. Відповідні параметри камери, параметри БПЛА, які також включають поточний статус RTK, автоматично зберігаються в метаданих зображення. Автоматично створена папка даних опитування за назвою місії та часом.
Значення користувача:
- Простота використання: Не буде ситуації, коли фотографія не збігатиметься з даними POS, що потенційно призведе до марного набору даних.
- Високо організований: не потрібно перевіряти та впорядковувати дані зображень POS, не потрібно вручну змінювати набори даних.
- Високоінтегрований: така інформація, як положення камери, положення орієнтації, зберігається на зробленому зображенні. Реконструкція з DJI Terra просто імпортує одну папку та запускає процес.
Звіт про польові дослідження
- Звіт про польову роботу: Після завершення польотної місії створюється звіт про польову перевірку, щоб швидко отримати таку інформацію, як місцезнаходження фотографій, кількість фотографій, стан позиції RTK і точність місцезнаходження, щоб пілот міг підтвердити якість польових даних на місці.
- Відображення в реальному часі: Працюючи з DJI Terra для картографування в реальному часі, карта буде створена під час польоту, що ви отримуєте на льоту
- Система управління станом вантажу: реєструє загальний час використання заряду, реєструє час використання механічної шторки та обертання карданного підвісу, а також надає історичний журнал системних аномалій/збоїв і пропозиції щодо обслуговування продукту.
Термін служби затвора P1 оцінюється в 100 000 разів, технічне обслуговування потрібно після 100 000 разів.
З DJI Zenmuse P1 можна виконувати багато місій
- 2D ортофото – на сцені великомасштабних операцій ортофото, високоінтегрована система, без GCP, і високопродуктивний збір даних, що відповідає стандартам кадастрової точності 1:500 і 1:1000
- 3D Oblique – дані багатокутного зображення, отримані для 3D-моделювання, надаються ефективно та лаконічно, і можуть широко використовуватися в багатьох галузях, таких як міське планування, кадастрова зйомка, служба безпеки тощо, допомагаючи вам зробити 3D реалістичним і створити розумні міста.
- Детальна реконструкція - на безпечній відстані від двору можна ефективно отримати зображення даних з високою роздільною здатністю, щоб у високій мірі відновити тонку текстуру, структуру та властивості землі та об'єктів. Його можна широко використовувати при реконструкції високоточних будівель, охороні старовинних будівель/пам’яток культури, інженерно-геологічній розвідці водного господарства тощо.
- Реконструкція в режимі реального часу - підключіться до DJI Terra, щоб отримати географічну інформацію про велику територію в реальному часі, щоб допомогти рятувати сайти
Параметри камери Zenmuse P1
Вага | 787г |
Розміри | 198 x 166 x 129 мм |
IP стійкість | IP4X |
Підтримувана платформа | М300 РТК |
Розмір сенсора CMOS | 35.9 ×24 мм |
Кількість пікселів | 45M |
Розмір пікселя | 4,4 мкм |
Підтримувані карти SD | SD, максимальна ємність: 128 ГБ. Рекомендується клас 10 або UHS-1 |
роздільна здатність | 3:2 ( 8192×5460 ) |
Найшвидший інтервал | 0,7 с |
Швидкість затвора | Швидкість електронного затвора : 1/8000 - 8 с Механічний затвор: 1/2000 - 1/8 с |
Підтримувані об'єктиви | DJI DL 24mm F2.8 LS ASPH (з блендою та балансуючим кільцем/фільтром), кут огляду 84° DJI DL 35mm F2.8 LS ASPH (з блендою та балансуючим кільцем/фільтром), кут огляду 63,5° DJI DL 50mm F2.8 LS ASPH (з блендою та балансуючим кільцем/фільтром), кут огляду 46,8° |
Режими роботи | Режим нерухомості, режим запису, режим відтворення |
Формат фото | JPG, JPG+DNG 8192*5460 |
Роздільна здатність фото | 8192 x 5460 |
ISO | Фото: 100-25600 Відео: 100-3200 |
Діапазон діафрагми | f/2,8-f/16 |
Роздільна здатність і параметри відео | 16:9 (3840×2160), 60 кадрів/с, MP4 |
механічний діапазон | Нахил: від -125° до +40°; Крен: від -55° до +55°; Панорамування: ±320° |
