Рамка для дрона BetaFPV Pavo Femto (DJI O4) - чорна

Легка та міцна конструкція для FPV-дронів

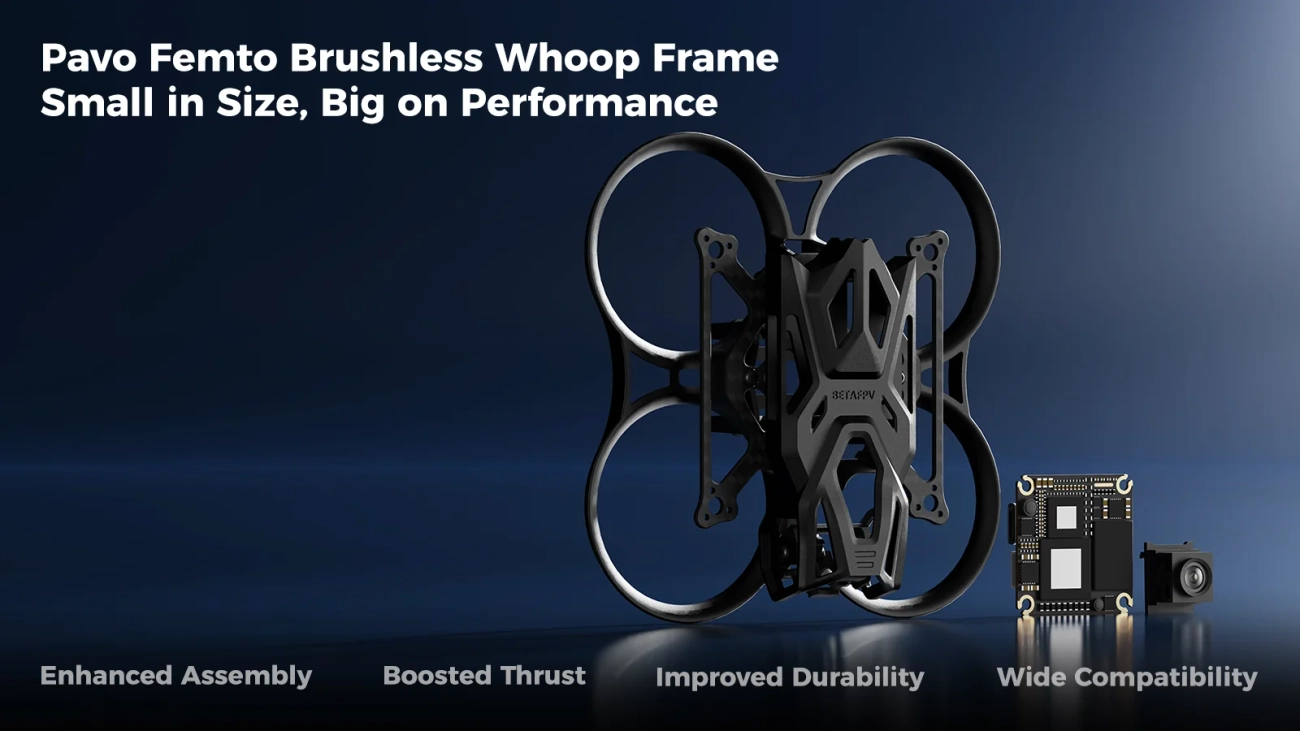

BETAFPV Pavo Femto Brushless Whoop Frame – це компактна рама для складання FPV-дрона з цифровою системою передавання відео DJI O4 Air Unit. Конструкцію розроблено з урахуванням вимог до невеликої маси, міцності та зручного розміщення компонентів.

Рама має міжосьову відстань 75 мм і оснащена конструкційною пластиною з вуглецевого волокна завтовшки 2 мм. Захисний канал пропелерів виготовлено з матеріалу PA12, який поєднує стійкість до механічних навантажень із невеликою масою.

Удосконалене з'єднання захисного каналу Whoop із карбоновою пластиною та спеціальне кріплення DJI O4 Air Unit створюють надійну основу для складання компактного FPV-дрона. Представлена версія виконана у чорному кольорі.

Оптимізована аеродинаміка – приблизно на 4% більша тяга

Форму захисного каналу Whoop розроблено з використанням аеродинамічних принципів, натхненних конструкцією сопел ракетних двигунів. Ретельно підібрані висота та товщина стінок сприяють оптимізації повітряного потоку навколо пропелерів.

За даними виробника, вдосконалений профіль каналу забезпечує збільшення тяги приблизно на 4%. Оптимізована геометрія дозволяє підвищити ефективність роботи пропелерів, зберігаючи компактні розміри рами.

Таке рішення особливо корисне для невеликих FPV-дронів, у яких важливими є ефективність силової установки, маневровість і мінімальна загальна маса конструкції.

Удосконалена система складання та кріплення

У конструкції Pavo Femto покращено спосіб з'єднання захисного каналу Whoop із пластиною з вуглецевого волокна. Додаткові опори та позиціонувальні елементи допомагають правильно сумістити компоненти під час складання.

Продумана конструкція полегшує монтаж і забезпечує надійне з'єднання основних частин рами. Це важливо під час динамічних FPV-польотів, коли конструкція зазнає вібрацій і навантажень.

Рама передбачає схему кріплення польотного контролера 25,5 × 25,5 мм. Для встановлення двигунів використовується кріплення 3 × M1.4 з розташуванням отворів на колі діаметром 6,6 мм.

Додатковий захист системи DJI O4 Air Unit

Рама Pavo Femto оснащена спеціальним кріпленням для цифрової системи передавання відео DJI O4 Air Unit. Його конструкція передбачає посилений захист електронної плати модуля від механічних пошкоджень.

Кріплення складається із захисного кожуха, нижньої монтажної пластини та компонентів для встановлення камери. Така конструкція дозволяє розмістити систему передавання відео в компактному корпусі дрона.

Використання окремих монтажних елементів також полегшує доступ до компонентів під час складання, обслуговування або заміни пошкоджених деталей.

Амортизація вібрацій і стабільне кріплення камери

У комплекті передбачено гумові амортизатори та демпфувальні прокладки, призначені для польотного контролера, кріплення DJI O4 Air Unit і камери.

Ці елементи допомагають обмежувати передавання вібрацій від конструкції дрона до електронних компонентів системи FPV. Окреме демпфоване кріплення камери сприяє стабільнішому розміщенню оптичного модуля.

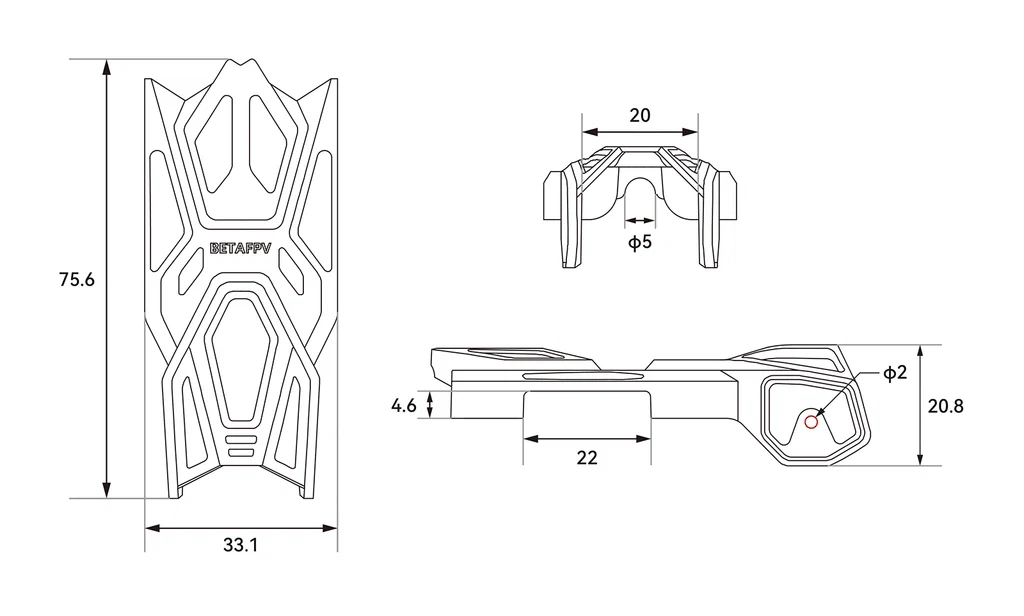

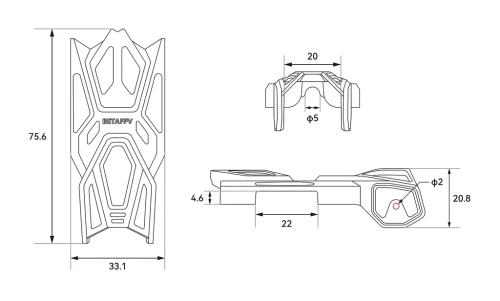

Міжосьова відстань кріплення камери становить 20 мм. Кріплення DJI O4 Air Unit виготовлено з матеріалу PA, а його маса становить 6,05 г.

Саме кріплення DJI O4 Air Unit також сумісне з рамами BETAFPV Pavo Pico та Pavo20. Це не означає, що повні рами зазначених моделей є взаємозамінними.
