Рама Whoop безщіткова Pavo Pico (прозора - сіра)

Безщіткова рама Whoop Pavo Pico (прозоро-сіра)

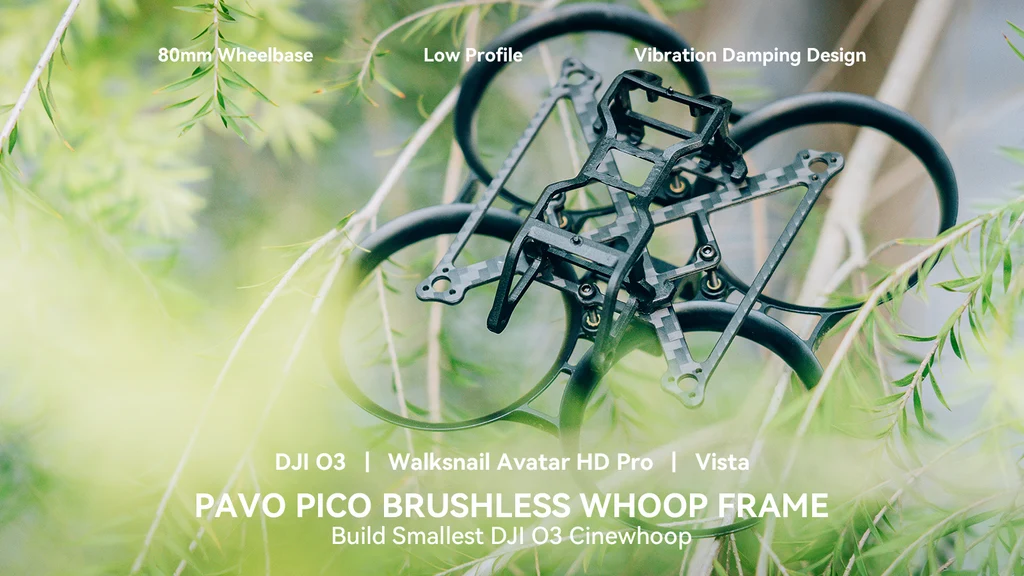

Pavo Pico — це найменша 2S Sub100g рама Cinewhoop DJI O3, сумісна з іншими популярними цифровими VTX HD на ринку, такими як Walksnail Avatar Pro Kit, Vista Kit тощо. На основі відгуків пілотів, зібраних під час попередніх бета-тестів, ми внесли покращення в конструкцію рами, такі як зниження висоти гнізда для батареї та додавання фільтрів і захисних елементів для камери. Ці покращення максимізують переваги камери та цифрового VTX HD, забезпечуючи унікальний і неперевершений досвід під час польоту.

Особливості

• Тримач HD digital VTX виготовлений з легкого і міцного матеріалу PP, з покращеною структурою, що запобігає зсувам або втраті HD VTX після зіткнення.
• Обмежений кут руху камери та можливість застосування фільтрів серії DJI O3, що підвищує безпеку та покращує якість зображення.
• Проект демпфування вібрацій з гумовими амортизаторами знижує низькочастотні вібрації та забезпечує стабільне зображення камери під час польоту на великій швидкості.
• Можливість налаштування рами для ширшого діапазону розмірів батарей через DIY, а також встановлення більших батарей за допомогою ременів або друкованих елементів.
• DJI O3 можна встановлювати безпосередньо, тоді як Avatar і Vista вимагають монтажної пластини 20*20 та гвинтів (входять в комплект). Гола рама підходить для користувачів DIY, які самостійно збирають HD VTX.

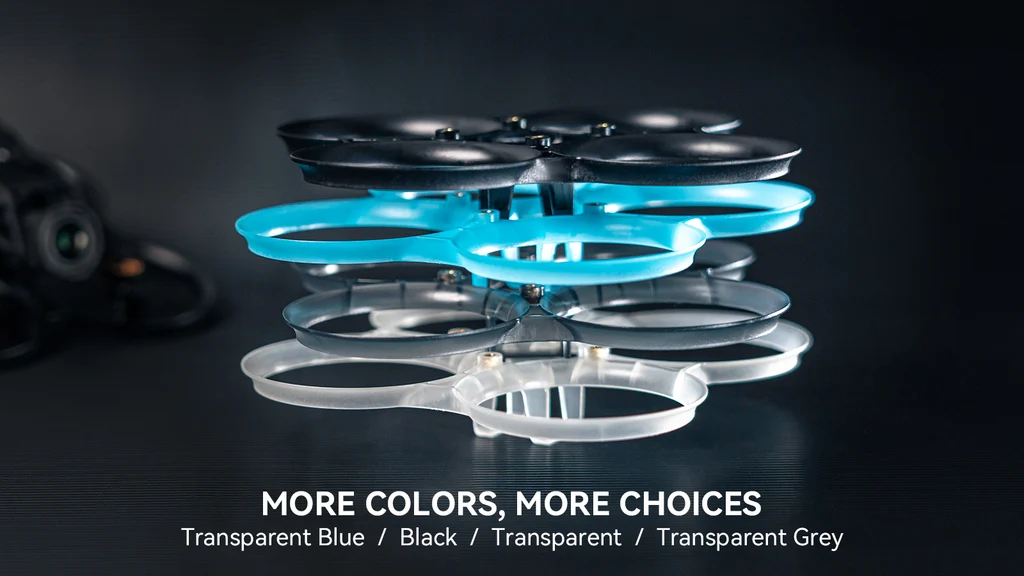

• Широка гама кольорів рам Pavo Pico дозволяє вибрати улюблений колір або створити власні унікальні комбінації.

Специфікація

• Продукт: Безщіткова рама Whoop Pavo Pico
• Матеріал: PA12
• Розмах осей: 80,8 мм
• Розмір гнізда для батареї: 16 мм x 12,7 мм
• Розмах установки камери: 19 мм/20 мм
• Кольори: Чорний/Синій/Прозорий/Сірий прозорий
• Вага: 13,80 г/11,62 г
• Позиція монтажних отворів двигуна: 3-M1.4-φ6.6 мм
• Розмах отворів FC: 26×26 мм, підходить для F4 1S 12A AIO Brushless FC V3

Комплект рами Pavo Pico

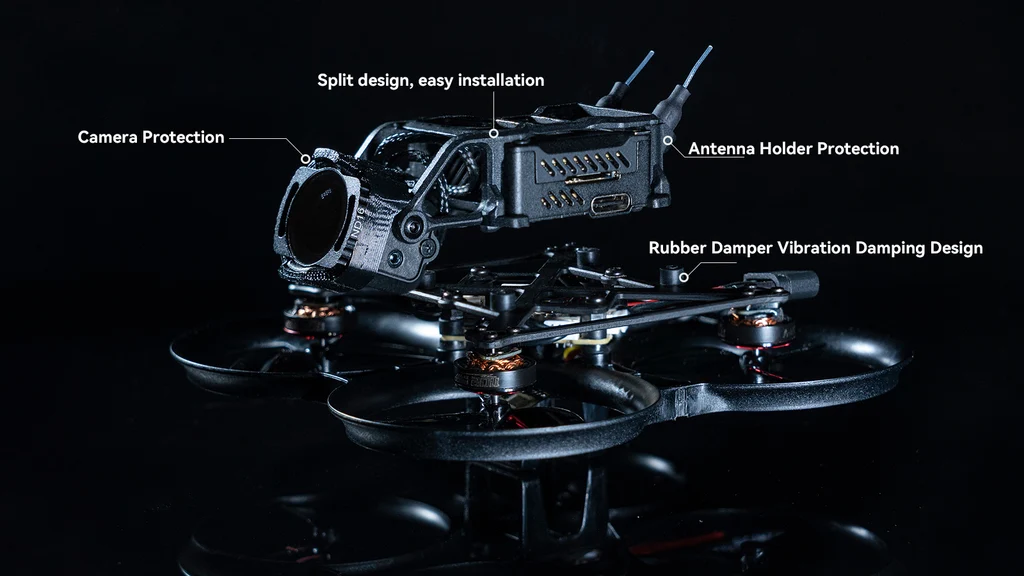

Для виробництва монтажного тримача HD VTX використано ультралегкий матеріал PP, збільшуючи його міцність. Інтегровано щілини для кріплення антени з рамою, зменшуючи ризик пошкоджень, а висота установки камери була знижена завдяки друкованому захисному елементу, що обмежує кут руху до 30°. Можна також застосувати фільтр O3, який захищає об'єктив і покращує якість зображення. Демпфування вібрацій завдяки гумовим амортизаторам та програмному забезпеченню стабілізації GyroFlow значно підвищують безпеку та забезпечують плавне зображення HD. При вкручуванні гвинтів слід уникати надто сильного затягування, щоб амортизатори могли поглинати вібрації, що може запобігти ефекту «желе».

Проблема вібрацій DJI O3

Щоб вирішити проблему вібрацій у багатьох дронах типу whoop, блок DJI O3 був змонтований на пластині з вуглецевого волокна з 4 гумовими амортизаторами. Цей інноваційний проект забезпечує найвищу продуктивність і ідеальну стабільність.

Вирішення проблем:

• Якщо тримач VTX занадто сильно затягнутий, гумові амортизатори можуть деформуватися. Переконайтеся, що гвинт затягнутий лише настільки, щоб торкатися амортизатора, залишаючи зазор.
• У разі великих деформацій рами або лопатей ротора замініть раму або лопаті, щоб зменшити вібрації.

Змодельований низькопрофільний дизайн

Пілоти можуть додатково налаштувати свої cinewhoopy, використовуючи опції DIY, такі як ремені на батареї або друковані компоненти, що дозволяє на сумісність з різними розмірами батарей. Кроки наступні:

Контролер польоту

Ми вдосконалили контролер польоту з F4 1S 12A AIO FC V3 до F4 2-3S 20A AIO FC V1. Новий контролер має регулятор ESC з імпульсним струмом перевантаження 25A, що забезпечує стабільну роботу навіть у випадку зупинки двигуна. Додано також живлення BEC 9V 2A, яке забезпечує стабільну роботу DJI O3 HD VTX при низькій напрузі батареї. Новий модель містить також 6-контактний модуль PMU DJI O3, що дозволяє підключити HD VTX без пайки. Контролер має такі функції, як чорна скринька 16 MB та підтримка GPS, зовнішніх приймачів та інших пристроїв. Новий макет контактів для пайки та роз'єм USB полегшують установку та обслуговування.

Примітка: Друга партія контролерів FC почалася в серпні 2023 року. У випадку контролера F4 2-3S 20A AIO FC V1 серійний порт приймача SBUS — це UART5, тоді як для F4 1S 12A AIO Brushless FC V3 це UART6.

Ми також подовжили порт USB на кінці, щоб полегшити регулювання параметрів і прокладання проводів. Додано новий 6-контактний модуль PMU DJI O3 для зручної установки та обслуговування.

Рекомендовані частини

• Двигун: 1102 | 14000kv Brushless Motor
• Пропелер: GF 45mm 3-лопатевий, GF 45mm 2-лопатевий
• Батарея: 2S 450mAh 45C Lipo Battery, LAVA 2S 450mAh 75C Battery, LAVA 2S 550mAh 75C Battery
• FC: F4 1S 12A AIO FC V3, F4 2-3S 20A AIO FC V1
• Фільтр ND: BETAFPV ND Filter для камери DJI O3
• Підтримка HD Digital VTX: DJI O3 HD Digital VTX, Avatar HD Digital VTX, Vista HD Digital VTX, Runcam Link

Зміст упаковки

• Продукт: Pavo Pico Brushless Whoop Frame
• 1 * Верхня пластина Pavo Pico
• 1 * Канал Whoop Pavo Pico
• 1 * Набір гвинтів рами FC
