Передавач BetaFPV SuperG Nano (червоний)

Передавач BetaFPV SuperG Nano (червоний)

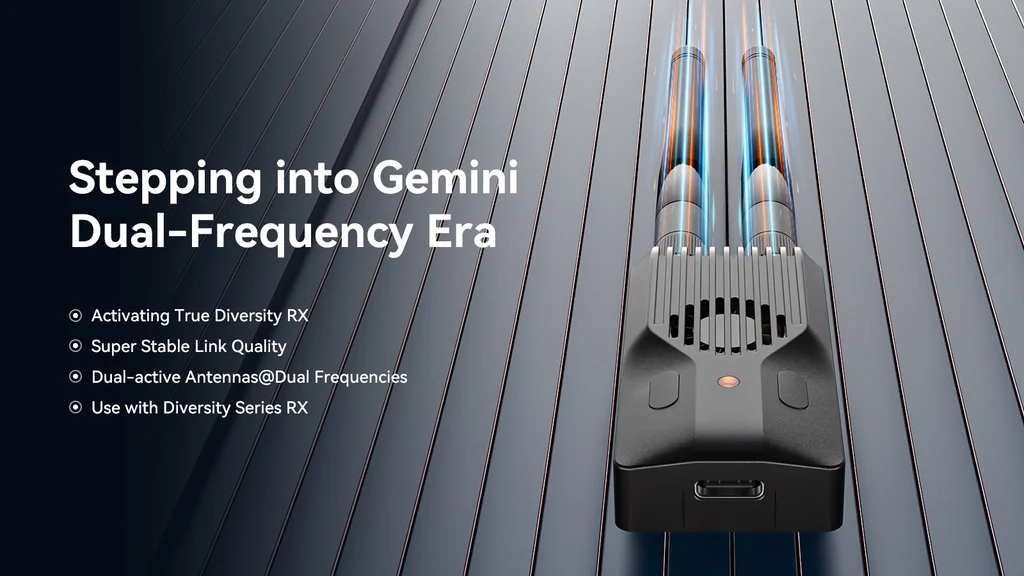

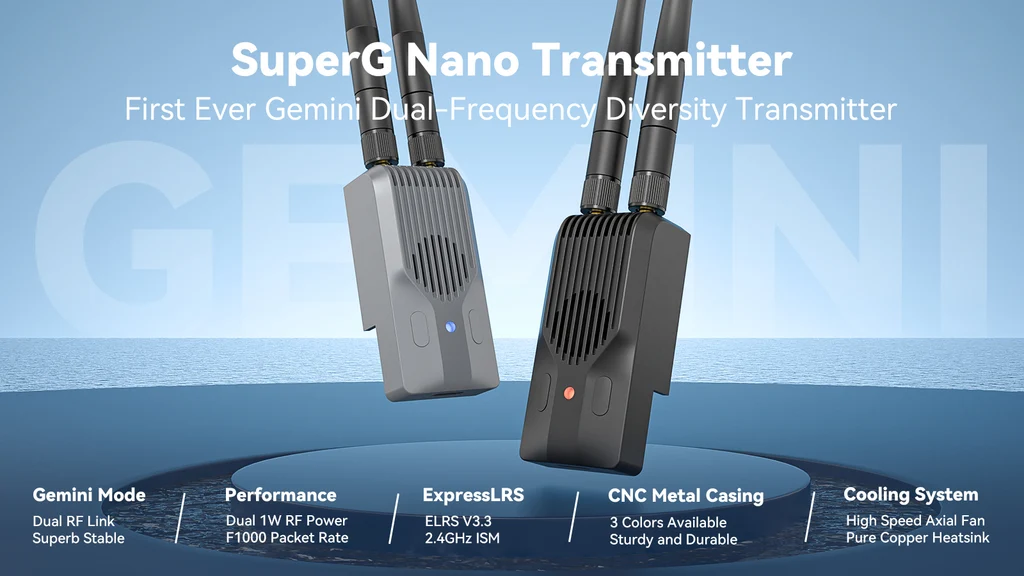

На основі ELRS V3.3 та у співпраці з командою розробників ELRS, створено перший в історії Gemini Dual-Frequency Diversity Transmitter! Зараз передавач SuperG Nano може бути повністю активований, щоб досягти найкращої якості з'єднання, працюючи з приймачами типу SuperD або SuperP. Завдяки подвоєній потужності передачі 1 Вт, він відрізняється чудовою стійкістю до перешкод і стабільністю, що робить його ідеальним рішенням для вимогливих застосувань, таких як гонки FPV, польоти на далекі відстані та професійна фотографія.

Основні характеристики
- Введення новаторського передавача Gemini Dual-Frequency Diversity, що вводить ELRS в еру подвійних частот.
- Подвійна потужність передачі 1 Вт забезпечує посилену силу сигналу, більшу дальність передачі та значне збільшення діапазону керування.
- У поєднанні з існуючими приймачами true diversity, активація режиму Gemini гарантує незмінну стабільність сигналу навіть у найскладніших радіосередовищах.
- Точно виготовлений корпус з алюмінію CNC забезпечує ефективне відведення тепла, доповнене інтелектуально розробленою системою охолодження.
- Оснащений 2 настроюваними кнопками і 1 портом USB, передавач підтримує зовнішні джерела живлення, дозволяючи надійні подорожі на далекі відстані.

Специфікація
- Продукт: Модуль Передавача BETAFPV SuperG Nano | ELRS 2.4G
- Вага: 44,8 г
- Колір: Чорний, Червоний, Сірий
- Антенний роз'єм: 2* RP-SMA
- Потужність RF: 25mW/50mW/100mW/250mW/500mW/1000mW
- Швидкість пакетів: 50Hz/100Hz/150Hz/250Hz/333Hz/500Hz/D250/D500/F500/F1000
- Діапазон частот: 2.4GHz ISM
- Backpack: Підтримка
- Вхідна напруга: 7V~13V DC
- Номінальний струм: 8V, 1000mA@1000mW, 1:128, режим Gemini
- USB порт: Type-C
- Напруга вентилятора: 5V
- Версія програмного забезпечення за замовчуванням: ExpressLRS V3.3.0
- Назва цілі: BETAFPV SuperG Nano 2.4GHz TX
Діаграма
Нижче наведено схему передавача SuperG Nano.

Увага: Будь ласка, встановіть антену перед увімкненням пристрою. Інакше схема PA в передавачі SuperG Nano буде пошкоджена назавжди.
Нижче представлено порівняння трьох продуктів: SuperG Nano Transmitter, ELRS Nano TX Module та ELRS Micro TX Module. Це показує прогрес і специфікації в порівнянні з попередніми версіями.
Продукт | SuperG Nano TX | Nano TX | Micro TX |
Макс. Потужність RF | Dual-1000mW | 500mW | 500mW/1000mW |
Чип RF | Dual SX128x | Single SX128x | Single SX128x |
Режим антени | Gemini | Single | Single |
Система охолодження | Підтримка | Без підтримки | Підтримка |
Backpack | Підтримка | Без підтримки | Підтримка |
Зовнішнє живлення | Підтримка 7-13V | Без підтримки | Підтримка 5-12V |

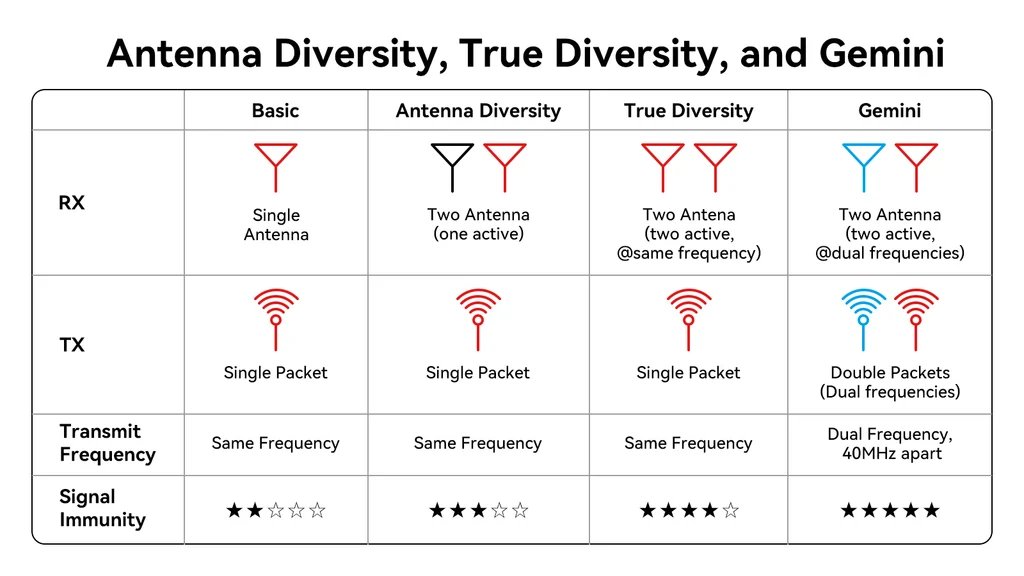

Дізнайтеся більше про режими Diversity та Gemini

- Режим Diversity з двома антенами. Антени регулярно переключаються для зчитування значень RSSI сигналу та вибору антени для прийому даних.
- Режим True Diversity, у якому обидві антени приймають дані на тій самій частоті, а антена, яка першою прийме коректні дані, використовується.
- Режим Gemini, де дві антени одночасно приймають дані телеметрії з різницею частот у 40 МГц. Дані також передаються одночасно, але на різних частотах. Це означає, що ті самі пакети даних можуть бути прийняті на різних частотах і різними антенами. Цей режим забезпечує стабільний політ навіть у складних радіоумовах.
Серед них Gemini є найпередовішою функцією ExpressLRS – режимом, який на даний момент пропонує найвищу стабільність прийому сигналів і більшу стійкість до перешкод, що робить його придатним для різних застосувань.
SuperG Nano Transmitter підтримує режим Gemini. У тесті показано, що при частоті оновлення 1000Hz значення LQ в режимі True Diversity коливається між 90 і 100. Після перемикання на режим Gemini значення LQ стабілізується на рівні 99-100. Це доводить, що ELRS докладає всіх зусиль, щоб забезпечити стабільність з'єднання.
З'єднання з Diversity RX
Режим Gemini базується на апаратній основі приймачів True Diversity і вимагає модуля високої частоти з подвійним виходом RF. При використанні з продуктами серії Super переваги режиму Gemini можуть бути повністю використані. Ефекти використання передавача і приймача в різних режимах представлені нижче:
TX |
RX |
Режим прийому антени |
ANT1/ANT2/Перемикання |
Одиночний |
Одиночний |
Diversity |
Diversity |
|
Gemini |
Одиночний |
|
Gemini |
Одиночний |
Одиночний |
Diversity |
Diversity |
|
Gemini |
Gemini |
Використання цього рішення разом з приймачем True Diversity забезпечує надзвичайно стабільне і сильне радіоз'єднання, дозволяючи пілотам літати в будь-якому середовищі, що вимагає виняткової стабільності сигналів і низьких затримок. Це включає польоти на далекі відстані, багатокористувацькі польоти та гонки FPV. Забезпечує пілотам надійний і динамічний досвід польоту.

Подвійна вихідна потужність 1W
SuperG Nano Transmitter з подвійними активними антенами на подвійних частотах, кожна з яких має потужність передачі 1W. Відчуйте сильніші сигнали, більші відстані передачі та збільшений діапазон дистанційного керування.
Ітерація Системи Охолодження
Корпус виготовлений з алюмінію CNC з анодованою поверхнею для довговічності. Завдяки оптимізованому повітряному потоку всередині і вентилятору з високою швидкістю з мідними ребрами радіатора, ефективно розсіює тепло. Літайте з упевненістю і насолоджуйтеся надійною продуктивністю щоразу.
Сумісність з Більшістю Передавачів TX
SuperG Nano Transmitter можна налаштовувати за допомогою скрипту LUA. Радіопередавачі EdgeTX і OpenTX, що підтримують CRSF, можуть використовуватися без проблем. Він доступний для популярних інтерфейсів Nano TX, таких як Radiomaster TX16, Boxer, Zorro, Jumper T16, T20, T Pro та Frsky QX7, X9, X Lite.
Увага: Передавач LiteRadio 3 Pro не підтримує подвійну потужність передавача понад 100 мВт через обмеження живлення.
Виразіть Себе в Яскравих Кольорах
SuperG Nano Transmitter - це передове пристрій, що пропонує унікальний, персоналізований стиль з трьома яскравими варіантами кольорів: червоним, сірим і чорним. Поєднання елегантного дизайну, чудової функціональності та кольорового вибору ідеально відповідає потребам тих, хто шукає стиль та продуктивність.
Серія ELRS
