Аналоговий приймач зображення Kimpok KP-R2500

Kimpok KP-R2500 — це компактний аналоговий приймач відеосигналу VRX 2.5G, створений для прийому зображення в діапазоні 2400–3020 МГц. Модуль підтримує 32 канали, розподілені на 4 діапазони, тому його легко налаштувати під сумісний передавач і конкретну FPV-конфігурацію. Це вдалий вибір для хобійних проєктів, тестових стендів, моніторів перегляду та простих систем прийому аналогового відео.

Завдяки широкому діапазону живлення 3,5–6 В, стандартному AV-виходу та SMA-роз’єму для антени, приймач Kimpok KP-R2500 легко інтегрується з монітором, DVR-рекордером, екраном попереднього перегляду або іншим сумісним відеопристроєм. Невелика вага і компактні розміри роблять його особливо зручним там, де важливі простота, мобільність і швидке підключення.

Чому варто вибрати Kimpok KP-R2500

• Діапазон 2400–3020 МГц — для прийому аналогового відео в системах 2.5G.
• 32 канали — більше гнучкості при підборі частоти.
• 4 діапазони по 8 каналів — зручна та зрозуміла структура налаштування.
• Чутливість до -98 dBm — стабільніший прийом слабшого сигналу.
• AV-кабель у комплекті — швидке підключення до сумісного дисплея або рекордера.
• Компактний формат 70 x 26 x 13 мм і вага лише 12,5 г.
• SMA-роз’єм — можливість підібрати антену під свої умови роботи.

32 канали в діапазоні 2400–3020 МГц

Kimpok KP-R2500 підтримує 32 канали прийому у чотирьох частотних групах. Це дає змогу простіше підібрати потрібний канал до аналогового передавача 2.5G та краще адаптувати систему до поточних умов роботи. Для FPV це особливо важливо, адже правильно вибрана частота безпосередньо впливає на стабільність і якість зображення.

• Широкий частотний діапазон — від 2400 до 3020 МГц.
• Гнучке налаштування — 32 канали для різних конфігурацій.
• Сумісність із системами 2.5G — практичне рішення для аналогового FPV.
• Зручний поділ на діапазони — легше керувати частотами під час налаштування.

Таблиця частот приймача Kimpok KP-R2500

Діапазон	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
Band A	2400 MHz	2420 MHz	2440 MHz	2460 MHz	2480 MHz	2500 MHz	2520 MHz	2540 MHz
Band B	2560 MHz	2580 MHz	2600 MHz	2620 MHz	2640 MHz	2660 MHz	2680 MHz	2700 MHz
Band C	2720 MHz	2740 MHz	2760 MHz	2780 MHz	2800 MHz	2820 MHz	2840 MHz	2860 MHz
Band D	2880 MHz	2900 MHz	2920 MHz	2940 MHz	2960 MHz	2980 MHz	3000 MHz	3020 MHz

Хороша чутливість прийому для стабільного зображення

Модель KP-R2500 забезпечує чутливість прийому на рівні -95 dBm, а за специфікацією вона становить від -92 до -98 dBm. На практиці це означає кращу здатність приймати відеосигнал у системах, де важливі плавний перегляд і стабільна робота з аналоговим передавачем.

• Чутливість до -98 dBm — ефективніший прийом слабкішого сигналу.
• Співвідношення сигнал/шум 38 dB — важливий параметр для якості аналогового відео.
• Смуга пропускання 50 Гц – 6 МГц — підтримка стандартного відеосигналу.
• Стабільність частоти ±100 ppm — точніше утримання вибраного каналу.

Просте перемикання каналів і зрозуміла LED-індикація

Kimpok KP-R2500 оснащений однією функціональною кнопкою, за допомогою якої можна змінювати канал і частотну групу. Коротке натискання перемикає канали, а синій LED-індикатор показує номер поточного каналу кількістю спалахів. Якщо затиснути кнопку приблизно на 2 секунди, змінюється діапазон, а зелений LED повідомляє, яка саме група обрана.

• Коротке натискання — перемикання каналів CH1–CH8.
• Натискання на 2 секунди — зміна групи Band A / Band B / Band C / Band D.
• Синій LED — кількість спалахів відповідає номеру каналу.
• Зелений LED — кількість спалахів відповідає номеру діапазону.
• Швидка перевірка налаштувань — без складного меню чи додаткового дисплея.

Компактний модуль з AV-виходом і SMA-роз’ємом

Приймач має розміри лише 70 x 26 x 13 мм і важить 12,5 г, тому його легко використовувати у власному приймальному стенді, сервісному комплекті або системі перегляду відео. Стандартний SMA-роз’єм дає змогу підключити сумісну антену, а AV-кабель у комплекті спрощує виведення зображення і звуку на сумісний пристрій.

• Розміри 70 x 26 x 13 мм — зручний формат для монтажу.
• Вага 12,5 г — легкий приймальний модуль для хобійних проєктів.
• SMA-антенний роз’єм — підключення сумісної антени.
• Вхідний опір 50 Ω — стандартне значення для антенного тракту.
• Вихідний відеоімпеданс 75 Ω — типовий параметр для аналогового відео.
• AV-кабель у комплекті — простіше підключення до монітора чи рекордера.

Технічні характеристики

Нижче наведено ключові параметри, які допоможуть швидко оцінити сумісність модуля з вашим живленням, антеною та відеообладнанням.

Технічна специфікація Kimpok Analogowy odbiornik obrazu KP-R2500

Назва товару	Kimpok Аналоговий відеоприймач KP-R2500
Тип продукту	Аналоговий відеоприймач VRX 2.5G
Модель за специфікацією	VRX 2.5G 32CH
Кількість каналів	32 канали
Діапазон частот	2400–3020 МГц
Вхідна напруга	3,5–6 В, типово 5 В
Робоча температура	від -10°C до 65°C, типово до 50°C
Чутливість прийому	від -92 до -98 dBm, типово -95 dBm
Стабільність частоти	±100 ppm
Вхідний опір	50 Ω
Вхідний VSWR	типово 2:1, максимум 3:1
Вихідний відеоімпеданс	75 Ω
Співвідношення сигнал/шум	38 dB
Смуга пропускання	50 Гц – 6 МГц, ±5 dB
Антенний роз’єм	SMA, inner hole
Розміри	70 x 26 x 13 мм
Вага	12,5 г

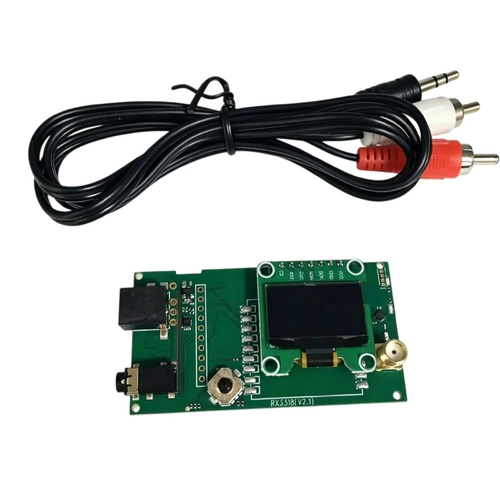

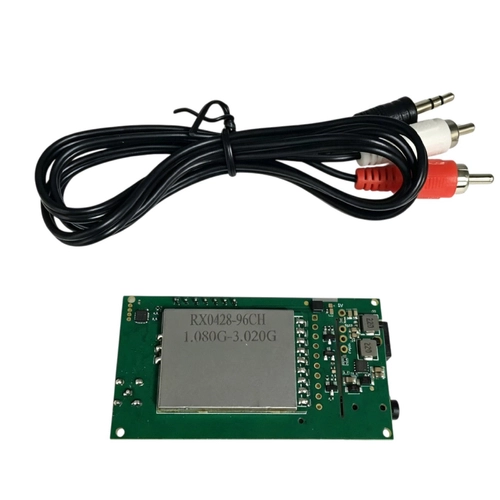

Комплектація

• Kimpok Аналоговий відеоприймач KP-R2500
• AV-кабель зі штекером jack 3,5 мм і роз’ємами RCA

Основні сфери застосування

• Прийом аналогового відеосигналу в FPV-системах 2.5G.
• Створення стенду для перегляду зображення з аналогового передавача.
• Підключення до монітора, рекордера або екрана з AV-входом.
• Тестування, налаштування та сервісне обслуговування систем передачі відео.
