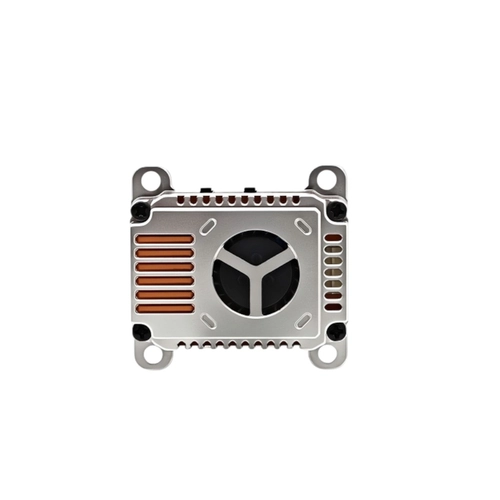

Kimpok KP-T1220A — компактний аналоговий відеопередавач VTX 1.2 GHz для FPV
Kimpok KP-T1220A — це легкий і продуктивний аналоговий VTX 1.2 GHz, створений для FPV-дронів, компактних UAV-платформ, систем віддаленого моніторингу та нескладних інспекційних задач. Модель поєднує компактні розміри, потужність передавання до 2 Вт і широкий діапазон живлення 7–36 V DC, тому її легко інтегрувати в різні збірки — від аматорських FPV-проєктів до практичних польових рішень.
Головна перевага KP-T1220A — вдале поєднання високої потужності сигналу та малої ваги. Передавач важить близько 16 г без антени, тож чудово підходить для конфігурацій, де важливі стабільне відео, низька затримка та мінімальне додаткове навантаження на дрон.
- Аналоговий відеопередавач VTX 1.2 GHz для FPV-систем
- Регульована потужність: 25 мВт або 2000 мВт
- 8 каналів у діапазоні 1080–1360 MHz
- Низька затримка передавання — менше 30 мс
- Живлення 7–36 V DC, сумісність з акумуляторами 2S–8S LiPo
- Компактні габарити: 38 × 36 × 11 мм
- Мала вага: приблизно 16 г без антени
- Алюмінієвий CNC-корпус для кращого відведення тепла
- Монтажний стандарт 20 × 20 мм M2
Регульована потужність 25 мВт і 2 Вт для різних сценаріїв польоту
Kimpok KP-T1220A дає змогу обрати один із двох рівнів потужності передавання. Режим 25 мВт добре підходить для коротких польотів, тестів, налаштування FPV-комплекту або роботи там, де важливо зменшити рівень перешкод. Режим 2 Вт забезпечує значно сильніший сигнал, що стане у пригоді під час польотів на більшій дистанції, легких промислових інспекцій, моніторингу території та FPV-досліджень.
Можливість швидко перемикати потужність робить цей передавач особливо зручним для користувачів, які використовують один дрон у різних умовах — від коротких тестових вильотів до більш складних польових місій.
| Режим роботи | Призначення | Орієнтовна дальність на відкритому просторі |
|---|---|---|
| 25 мВт | Короткі FPV-польоти, тести, робота з низьким рівнем перешкод | до 500 м з всеспрямованою антеною 2.0 dBi |
| 2 Вт | Польоти на середні та великі дистанції, моніторинг, легкі інспекції | до 3 км з всеспрямованою антеною 2.0 dBi |
| 2 Вт з антеною вищого підсилення | Триваліші FPV-місії та польові сценарії | до 6 км з антеною 5.8 dBi |
Стабільна аналогова передача 1.2 GHz з низькою затримкою
Аналоговий передавач Kimpok KP-T1220A працює в діапазоні 1080–1360 MHz і підтримує 8 каналів на вибір. Крок між каналами 40 MHz спрощує підбір частоти під конкретні умови роботи та допомагає зменшити взаємні перешкоди між пристроями. Діапазон 1.2 GHz часто обирають для FPV-конфігурацій, де важливі стабільність сигналу і добре поширення в складніших умовах.
Аналогова FM-передача підтримує сигнал CVBS і формати PAL / NTSC, тому передавач можна підключити до багатьох аналогових FPV-камер. Затримка менше 30 мс забезпечує плавне зображення в реальному часі, що особливо важливо під час динамічних польотів, точних маневрів і оглядових робіт.
| Канал | Частота передавання |
|---|---|
| CH1 | 1080 MHz |
| CH2 | 1120 MHz |
| CH3 | 1160 MHz |
| CH4 | 1200 MHz |
| CH5 | 1240 MHz |
| CH6 | 1280 MHz |
| CH7 | 1320 MHz |
| CH8 | 1360 MHz |
Мала вага, алюмінієвий корпус і ефективне охолодження
KP-T1220A розроблений для легких FPV-конструкцій і невеликих UAV-платформ. Розміри 38 × 36 × 11 мм та вага близько 16 г без антени спрощують встановлення навіть у тих випадках, коли місце дуже обмежене. Монтажний стандарт 20 × 20 мм M2 дає змогу легко інтегрувати передавач у популярні рами та компактні дрон-проєкти.
CNC-корпус з алюмінію підвищує механічну міцність модуля та допомагає ефективно відводити тепло під час роботи на високій потужності. У режимі 2 Вт бажано забезпечити належний потік повітря, особливо якщо передавач встановлений у тісному корпусі або працює за високої температури.
- Алюмінієвий CNC-корпус покращує довговічність і тепловідведення
- Компактна конструкція полегшує монтаж у невеликих FPV-дронах
- Вага близько 16 г мінімально впливає на льотні характеристики
- Монтаж 20 × 20 мм M2 сумісний з багатьма легкими збірками
- Вбудовані захисти підтримують безпечну роботу пристрою
Технічні характеристики Kimpok KP-T1220A
| Модель | KP-T1220A |
|---|---|
| Тип пристрою | Аналоговий відеопередавач VTX |
| Робочий діапазон | 1.2 GHz |
| Діапазон частот | 1080–1360 MHz |
| Кількість каналів | 8 |
| Вихідна потужність | 25 мВт / 2000 мВт |
| Живлення | DC 7–36 V |
| Сумісність з акумуляторами | 2S–8S LiPo |
| Відеовхід | Mini BNC, CVBS, 1 Vpp, 75 Ohm |
| Формат відео | PAL / NTSC |
| Модуляція | FM, аналогова передача відео |
| Затримка передавання | менше 30 мс |
| Стабільність частоти | ±6 ppm при 25°C |
| Співвідношення сигнал/шум | > 80 dBc |
| Антенний роз’єм | SMA female, 50 Ohm |
| Роз’єм живлення | 2-pin PH2.0 |
| Матеріал корпусу | Алюміній CNC |
| Розміри | 38 × 36 × 11 мм |
| Маса нетто | приблизно 16 г без антени |
| Монтаж | 20 × 20 мм M2 |
| Робоча температура | від -10°C до +60°C |
| Температура зберігання | від -20°C до +80°C |

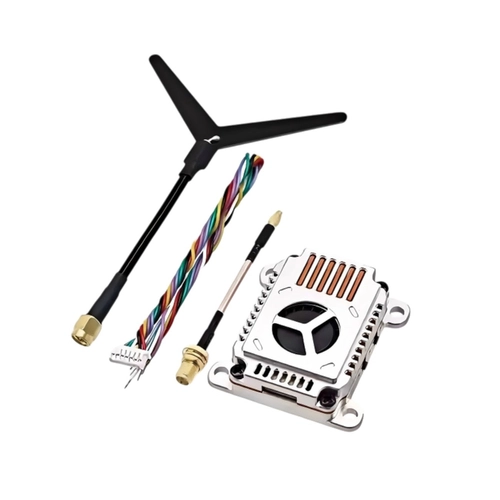

Комплектація та важливі рекомендації з використання
У комплекті є все необхідне для базового підключення передавача в системі аналогової передачі відео. Kimpok KP-T1220A стане вдалим вибором для користувачів, яким потрібен легкий, ефективний і гнучкий у налаштуванні VTX-передавач для FPV, моніторингу або легких технічних задач.
- 1 × передавач Kimpok KP-T1220A 1.2 GHz 2 W VTX
- 1 × кабель живлення DC з роз’ємом 2-pin PH2.0, 30 см
- 1 × кабель відеовходу Mini BNC, 30 см
- 1 × всеспрямована антена SMA male 2.0 dBi
Перед увімкненням передавача обов’язково підключіть сумісну антену SMA 50 Ohm. Робота без антени може призвести до пошкодження RF-модуля. Для живлення використовуйте стабільне джерело 7–36 V DC, а під час роботи в режимі 2 Вт рекомендується забезпечити передавачу належну вентиляцію.
