Аналоговий передавач Kimpok ALVT2.5W

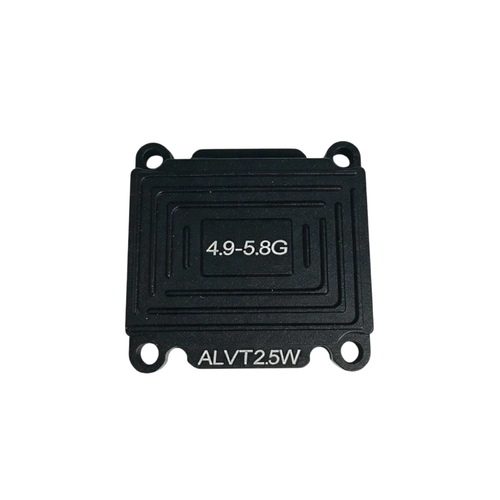

Kimpok ALVT2.5W — потужний аналоговий VTX для FPV 4.9–5.8GHz

Kimpok ALVT2.5W — це продуктивний аналоговий відеопередавач VTX, створений для стабільної передачі зображення FPV у діапазоні 4.9–5.8GHz. Модель пропонує 64 канали, регульовану потужність до 2500 мВт, підтримку форматів NTSC/PAL та керування через IRC Tramp. Це чудовий вибір для хобійних FPV-дронів, моделей RC і кастомних відеосистем, де важливі гнучке налаштування, сильний сигнал і сумісність з популярними компонентами.

Передавач оснащений антенним роз’ємом MMCX, портом 6Pin SH1.0, виходом 5 V і входом відеосигналу. LED-індикація на корпусі дозволяє швидко перевірити потужність, групу частот і активний канал без додаткового дисплея. Налаштування доступне як вручну кнопкою на модулі, так і через IRC Tramp, що особливо зручно в компактних FPV-збірках.

Ключові переваги Kimpok ALVT2.5W

• Аналоговий VTX 4.9–5.8GHz — підходить для FPV-дронів, RC-моделей і хобійних відеосистем.
• 64 канали та 8 груп частот — більше свободи під час налаштування передачі.
• Потужність до 2500 мВт — для сильного та стабільного відеосигналу.
• Підтримка IRC Tramp — зручне керування з сумісного польотного контролера.
• Сумісність з NTSC/PAL — проста інтеграція з аналоговими FPV-камерами.
• Живлення 7–36 V — зручно для різних конфігурацій живлення.
• Роз’єм MMCX — швидке підключення антени.
• У комплекті антена RHCP і кабель 6Pin SH1.0 — базовий набір для монтажу вже в коробці.

Потужність до 2500 мВт і 5 рівнів передавання

Kimpok ALVT2.5W дозволяє точно підібрати потужність передавання під конкретні умови польоту або тестування. Доступні режими PIT та рівні 25 мВт, 400 мВт, 800 мВт, 1500 мВт і 2500 мВт. Менша потужність добре підходить для налаштування на столі та коротких дистанцій, а максимальні значення стануть у пригоді там, де потрібен міцніший відеосигнал.

• PIT mode — сервісний режим для безпечного налаштування передавача.
• 25 мВт — для тестів і роботи на невеликій відстані.
• 400 мВт — практичний варіант для стандартних FPV-конфігурацій.
• 800 мВт — сильніший сигнал для більш вимогливих умов.
• 1500 мВт — висока потужність для складніших сценаріїв.
• 2500 мВт — максимальна потужність для найсильнішої аналогової передачі відео.

Рівень потужності відображається червоним LED-індикатором R1. Кількість миготінь відповідає вибраному режиму: одне — 25 мВт, два — 400 мВт, три — 800 мВт, чотири — 1500 мВт, п’ять — 2500 мВт.

64 канали в широкому діапазоні 4.9–5.8GHz

Аналоговий передавач Kimpok ALVT2.5W підтримує 64 канали, розділені на 8 груп частот. Робочий діапазон охоплює як нижчі частоти 4.9GHz, так і популярний діапазон 5.8GHz. Така універсальність полегшує підбір каналу під ваш приймач, оточення та конкретну FPV-збірку.

• 64 робочі канали — більше гнучкості під час конфігурації системи.
• 8 груп частот — FR1, FR2, FR3, FR4, FR5, FR6, FR7 і FR8.
• Діапазон 4.9–5.8GHz — підтримка як нижчих, так і класичних FPV-частот.
• Ручне налаштування каналів 4.9GHz — низькі частоти задаються кнопкою на модулі.
• Підтримка NTSC/PAL — сумісність з аналоговими відеосистемами.

Таблиця частот Kimpok ALVT2.5W

Група	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A / FR1	5865 MHz	5845 MHz	5825 MHz	5805 MHz	5785 MHz	5765 MHz	5745 MHz	5725 MHz
B / FR2	5733 MHz	5752 MHz	5771 MHz	5790 MHz	5809 MHz	5828 MHz	5847 MHz	5866 MHz
E / FR3	5705 MHz	5685 MHz	5665 MHz	5645 MHz	5885 MHz	5905 MHz	5925 MHz	5945 MHz
F / FR4	5740 MHz	5760 MHz	5780 MHz	5800 MHz	5820 MHz	5840 MHz	5860 MHz	5880 MHz
R / FR5	5658 MHz	5695 MHz	5732 MHz	5769 MHz	5806 MHz	5843 MHz	5880 MHz	5917 MHz
L / FR6	5362 MHz	5399 MHz	5436 MHz	5473 MHz	5510 MHz	5547 MHz	5584 MHz	5621 MHz
O / FR7	4884 MHz	4921 MHz	4958 MHz	4995 MHz	5032 MHz	5069 MHz	5099 MHz	5129 MHz
R / FR8	5950 MHz	5965 MHz	5980 MHz	5995 MHz	6010 MHz	6025 MHz	6040 MHz	6055 MHz

IRC Tramp і ручне налаштування однією кнопкою

Модель ALVT2.5W підтримує протокол VTX IRC Tramp, тому може налаштовуватися через сумісний польотний контролер. Це дуже зручно в FPV-дронах, де після встановлення доступ до передавача обмежений. Варто пам’ятати, що через IRC доступні канали 1–40CH, а групи низьких частот 4.9GHz потрібно виставляти вручну кнопкою на модулі.

• DATA — вхід керування VTX через IRC Tramp.
• Ручний вибір каналу — одне натискання кнопки змінює канал.
• Ручний вибір групи частот — утримання кнопки 2 секунди вмикає вибір діапазону.
• Регулювання потужності кнопкою — утримання 6 секунд запускає зміну потужності.
• Блокування та розблокування налаштувань — утримання кнопки 15 секунд розблоковує ручну конфігурацію.
• PIT mode — подвійне натискання вмикає або вимикає режим PIT.

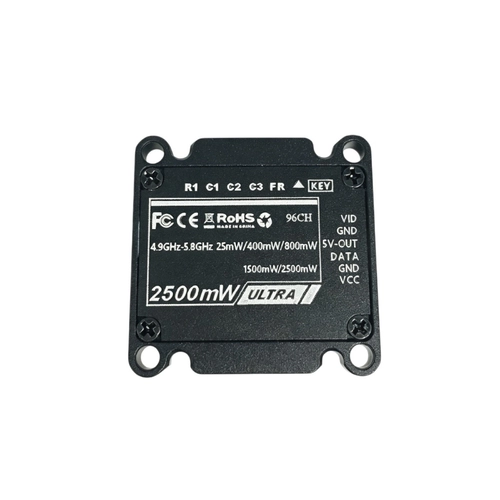

LED-індикація допомагає контролювати параметри без екрана: червоний R1 відповідає за потужність, синій FR — за групу частот, а зелені C1, C2 і C3 показують обраний канал.

Живлення 7–36 V, вихід 5 V і зручне підключення

Kimpok ALVT2.5W працює від вхідної напруги 7–36 V, що спрощує інтеграцію з різними схемами живлення. Передавач також має вихід 5V-OUT, вхід відеосигналу та лінію DATA для керування. Порт 6Pin SH1.0 допомагає акуратно організувати проводку в FPV-конструкції.

• 7-36V IN — вхід живлення передавача.
• 5V-OUT — вихід 5 V для додаткових елементів системи.
• VIDEO — вхід відеосигналу з камери або контролера.
• DATA — вхід керування VTX за протоколом IRC Tramp.
• GND — контакти землі для коректного підключення.
• MMCX — антенний роз’єм для підключення антени або перехідника.

Опис портів і проводів Kimpok ALVT2.5W

Позначення	Функція
7-36V IN	Вхід живлення 7–36 V
5V-OUT	Вихід напруги 5 V
VIDEO	Вхід відеосигналу
DATA	Вхід керування VTX, IRC Tramp
GND	Земля, мінусовий провід
MMCX	Антенний роз’єм

Технічні характеристики та комплект постачання

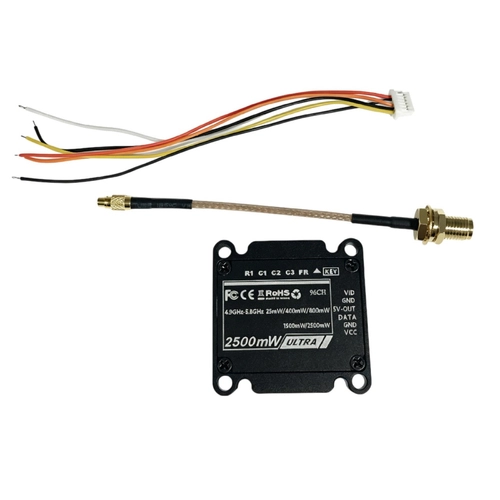

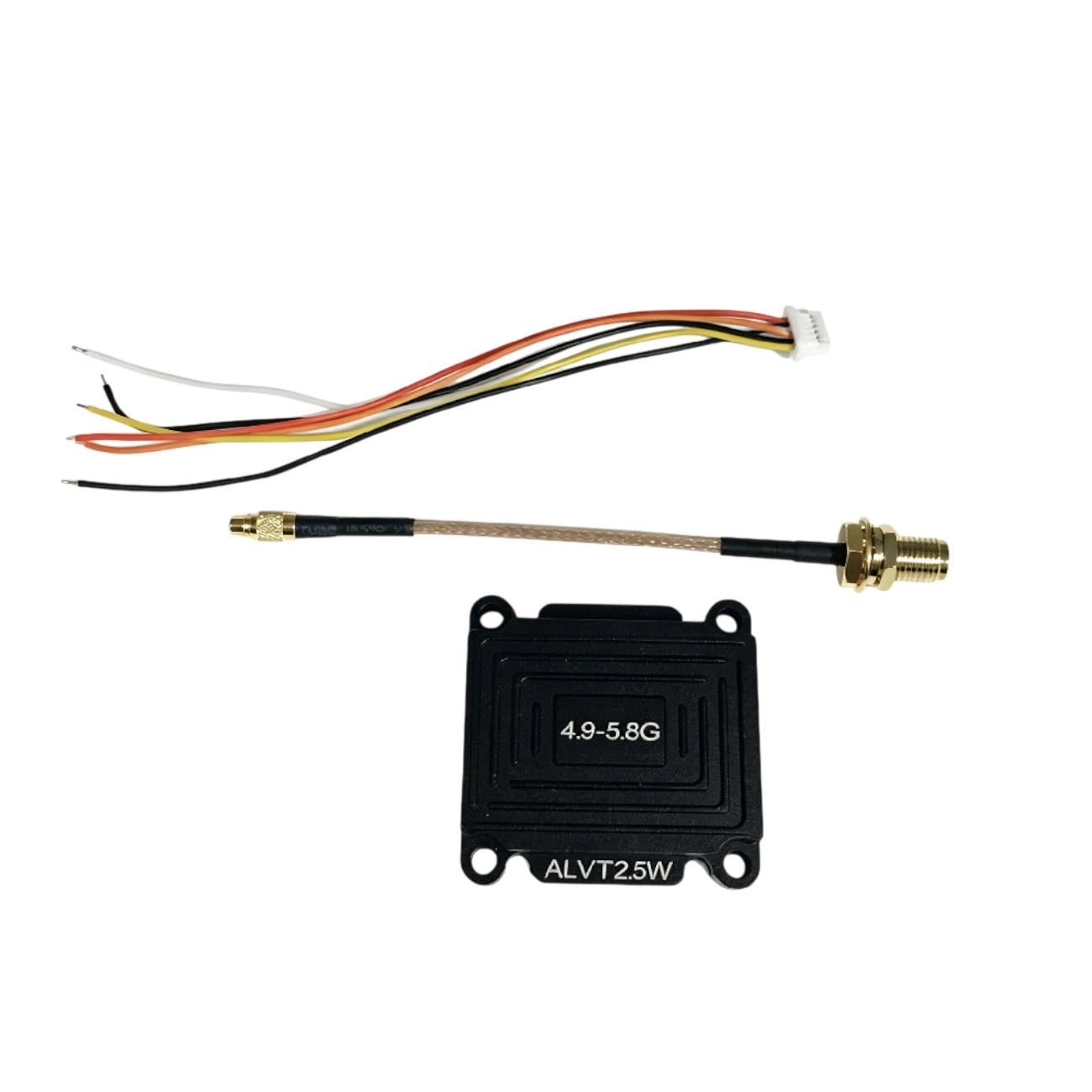

Kimpok ALVT2.5W підготовлений як готовий набір для складання або модернізації FPV-системи. У комплекті ви отримуєте сам модуль VTX, антену RHCP 4.8–6GHz 3 dBi та кабель 6Pin SH1.0, тобто базові компоненти для швидкого підключення до відеосистеми.

Технічна специфікація Kimpok ALVT2.5W

Назва продукту	Kimpok ALVT2.5W
Тип продукту	Аналоговий відеопередавач VTX 4.9–5.8GHz
Діапазон частот	4.9–5.8GHz
Кількість каналів	64 канали
Вихідна потужність	PIT / 25 мВт / 400 мВт / 800 мВт / 1500 мВт / 2500 мВт
Робоча напруга	7–36 V
Споживання струму	до 450 мА при 12 V і 800 мВт, до 850 мА при 12 V і 2500 мВт
Формат відео	NTSC / PAL
Протокол керування	VTX IRC Tramp
Антенний роз’єм	MMCX
Роз’єм кабелю	6Pin SH1.0
Вихід живлення	5 V
LED-індикація	R1 — потужність, FR — група частот, C1/C2/C3 — канал

Комплектація:

• Kimpok ALVT2.5W, аналоговий VTX 4.9–5.8GHz 64CH
• Антена RHCP 4.8–6GHz 3 dBi
• Кабель 6Pin SH1.0

Важливі поради щодо використання:

• Перед подачею живлення обов’язково встановіть антену на роз’єм MMCX.
• Перед запуском перевірте правильну полярність і допустимий діапазон напруги.
• Низькі частоти 4.9GHz налаштовуються вручну кнопкою на модулі.
• Після зміни каналу, групи або потужності зачекайте приблизно 5 секунд, щоб налаштування збереглося.
• Використовуйте лише ті частоти та рівні потужності, які відповідають місцевим нормам і правилам.
